Описание к ИЛ № 29-124-05

Результат выполнения конструкторско-технологической разработки.

Снаряд состоит (см. рис.) из колонковой трубы, патрубка с шариковым клапаном, сифона и переходника. В колонковую трубу 6 вместо переходника вворачивается гнездо 5 шарикового клапана с шариком 4 и укрепленным под ним трубчатым сифоном 3 высотой 300 мм. В верхней части сифона просверлены 4 отверстия 9 диаметром 20 мм. На шариковое гнездо наворачивается колонковый патрубок 2 - отрезок колонковой трубы длиной 500 мм, в котором помещается сифон. В другой конец этого патрубка ввертывается переходник 1. В колонковом патрубке тоже просверлены 4 отверстия 8 диаметром 14 мм.

Циркуляция жидкости происходит следующим образом. От насоса по буровым трубам она попадает в колонковый патрубок, где ей путь преграждает шариковый клапан. Через отверстия в патрубке жидкость изливается в затрубное пространство и здесь разбивается на два потока: большая часть жидкости поднимается на поверхность, а меньшая самотеком между стенкой скважины и колонковой трубой поступает на забой, обмывает коронку 7, затем поступает внутрь колонковой трубы, где идет между керном и внутренней стенкой трубы, и через шариковый клапан попадает в сифон, а из него - в колонковый патрубок. Здесь жидкость подхватывается потоком для нового цикла. Таким образом, создаются две системы циркуляции: одна - прямая от насоса, вторая - призабойная за счет вакуума и самотека.

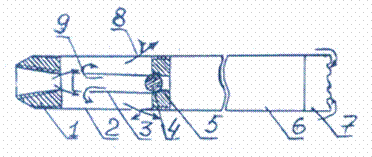

Рис. Снаряд для бурения пучащихся глин
