Результат выполнения НИР.

Технология основана на применении специального приспособления для пайки (см. рис.) с каналами для продувки защитного газа - аргона волноводного канала, что предотвращает его от окисления. Перед пайкой производится химическое травление волновых элементов, фланцев в кислоте и подгонка их с требуемым зазором, Припой наносится в твердом состоянии в виде колец.

В качестве плазмообразующего газа используется кислород и водород, смесь которых при сгорании позволяет достичь высокой температуры пламени горелки, что дает возможность получить высокое качество пайки серебряными припоями. Кислород и водород вырабатываются в специальном электрохимическом генераторе и поступают в газовую горелку.

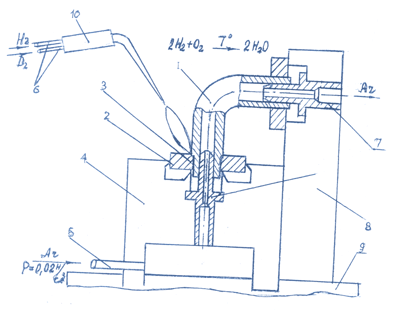

Рис. Приспособление для пайки, где:

1 - труба волноводная; 2 - фланец; 3 - припой; 4 - ложемент;

5 - штуцер; 6 - трубопроводы; 7 - штифт установочный; 8 - стойка;

9- основание приспособления; 10 - газовая горелка
