Номер

29-044-05

Наименование проекта

Универсальный эжекторный снаряд ЭСУ-1 для бурения скважин

Назначение

Бурение скважин диаметром 76; 93 и 112 мм

Рекомендуемая область применения

Горно-добывающая промышленность при бурении разрушенных, сильно трещиноватых или слабо сцементированных пород

Описание

Результат выполнения конструкторско-технологической разработки.

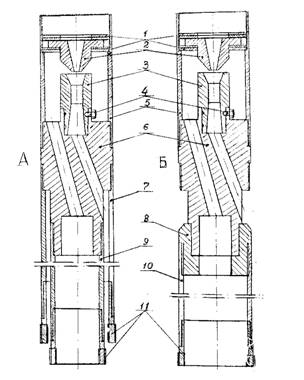

Снаряд ЭСУ-1 состоит (см. рис.) из эжекторного устройства, имеющего насадку 2 и диффузор 3, распределительного переходника 6 и корпуса 5. Зазор между насадкой и диффузором регулируется кольцами 1. Диффузор в распределительном переходнике крепится стопорным болтом 4. К этому же переходнику могут присоединяться с помощью резьбы наружная 7 и внутренняя 9 колонковые трубы, если бурение производится с двойными колонковыми трубами.

Если же бурение ведется с одинарной колонковой трубой, то на распределительный переходник навинчивается специальный переходник 8.

Рис. Универсальный эжекторный снаряд ЭСУ-1,

где: 10 - наружная труба;, 11 - породоразрушающие наконечники

Преимущества перед известными аналогами

Конструкция эжекторного снаряда ЭСУ-1 предусматривает возможность его комплектования для бурения одинарной либо двойными колонковыми трубами

Стадия освоения

Внедрено в производство

Результаты испытаний

В новой конструкции значительно упрощена регулировка эжекторного устройства, а также более просто и надежно выполнены крепление и насадка диффузоров

Технико-экономический эффект

Экономичность конструкции. С этими снарядами могут применяться любые промывные жидкости, имеющие вязкость не более 25 с (условная вязкость по СПВ-5). Сокращение расхода материалов на 20%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

09.06.2005
