Результат выполнения конструкторско-технологической разработки.

Конструкция арматуры состоит (см. рис.) из металлических сеток 1 и 2, установленных под углом друг к другу и к оси выработки и распределенных в стенках выработки вверху растяжками 3, а внизу - растяжками 4, выполненными из проволоки, которые для упрощения монтажа составляются из отдельных ее отрезков. Сетки внизу и вверху растянуты во взаимно противоположных направлениях так, что каждая грань образованной конструкции представляет собой сетку, волнообразную в продольной плоскости со сдвигом фазы волны в верхней части сетки относительно нижней.

При необходимости конструкция может быть дополнена сеткой, установленной по оси выработки, и образована тремя и более сетками.

Монтаж конструкции производится следующим образом. После подготовки горной выработки к монтажным работам на ее почве одновременно устанавливают вертикально на необходимом расстоянии друг от друга сетки, которые предварительно закрепляют вверху в стенках выработки без растяжения с целью предохранения их от падения на почву. После этого отдельными отрезками растяжек растягивают сетки вверху и внизу соответственно во взаимно противоположных направлениях от оси или к оси выработки. При этом вверху сетки раскрепляют в стенках выработки с шагом большим и кратным шагу раскрепления их внизу.

В результате по всей длине выработке образуют предварительно напряженную конструкцию, имеющую в поперечном сечении трапециевидную форму.

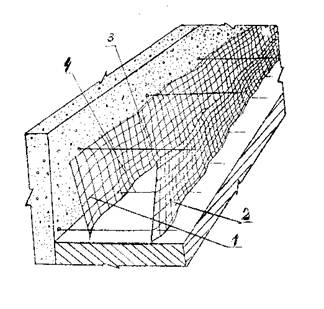

Рис. Арматура для упрочнения закладочного массива
