ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-037-05 |
|
Наименование проекта Распылитель |
|
Назначение Распыление жидкости |
|
Рекомендуемая область применения Предприятия агропромышленного комплекса и мелиорации для орошения, а также в горнорудной промышленности для пылеподавления |
|
Описание Описание к ИЛ № 29-037-05 Результат выполнения конструкторско-технологической разработки. Распылитель (см. рис.) включает в себя подводящий штуцер 1, соединенный с полостью разомкнутого распределительного патрубка 2 в виде эллипса с выходными отверстиями на его концах, направленными навстречу друг другу. На одном конце распределительного патрубка 2 установлен конфузор 3, упирающийся своей кромкой во внутреннюю поверхность отражателя, выполненного в виде эластично-упругого диффузора 4, оканчивающегося соплом 5. Перемещение конфузора ограничено муфтой 6.Противоположный конец распределительного патрубка оканчивается соплом 8. Отверстия сопел выполнены с изменяющимся по экспонату диаметром. Между концами распределительного патрубка и соплами установлены калибровочные эластичные шайбы 7 и 9. Распылитель работает следующим образом. Вода из подводящего штуцера поступает в полость распределительного патрубка и далее через отверстия в шайбах и сопла выбрасывается в виде встречных струй. При соударении струй вода распыляется, направление факела регулируется диффузором. При осевом перемещении кромка конфузора 3 нажимает на внутреннюю поверхность эластично-упругого диффузора 4, периферийная часть которого изгибается, меняя форму факела распыла, его угол и дисперсность капель.

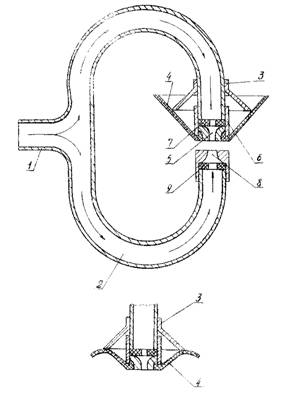

Рис. Распылитель |
|
Преимущества перед известными аналогами Конфузор расположен над отражателем с возможностью осевого перемещения, сквозные отверстия отражателя выполнены с изменяющимся по экспоненту диаметром, что позволяет повысить качество распыления независимо от колебаний напора воды |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Обеспечивается получение стабильных результатов. Исключается водная эрозия |
|
Технико-экономический эффект Сокращение трудоемкости при эксплуатации в 2, 5 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 06.06.2005 |
