Описание к ИЛ № 29-036-05

Результат выполнения конструкторско-технологической разработки.

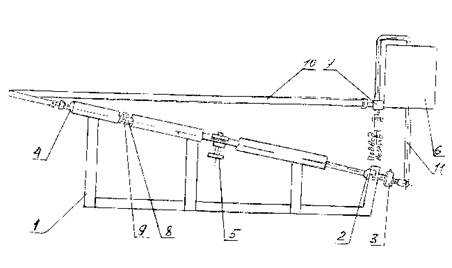

Установка (см. рис.) включает в себя раму 1, на которой смонтированы распределитель 2 с краном 3, воздухораспределитель 4, зажим 5 и бак 6 с пневмораспределителем 7. При окраске труб различного диаметра и длины воздухораспределитель 4 перемещается вдоль установки по штангам 8 с отверстиями под фиксаторы 9. Бак соединен с распределителем 2 и воздухораспределителем 4 при помощи шлангов 10 и 11.

Для окраски внутренних поверхностей трубы укладывают в несколько рядов на раму 1, соединяют с распределителем 2 и воздухораспределитель 4 в зависимости от длины труб устанавливают на штангах 8 и закрепляют при помощи фиксаторов 9. Затем открывают кран 3 и подают давление вверх бака 6 через пневмораспределитель 7. Краска из бака по шлангу 11 начинает поступать через кран 3 и распределитель 2 в трубы и заполняет их до появления краски в отверстиях воздухораспределителя 4.

После этого давление сбрасывают, закрывают отверстия воздухораспределителя 4, и пневмораспределитель 7 переключается на подачу воздуха по шлангу 10 в трубы. Краска из труб вытесняется обратно в бак 6, после чего кран 3 и пневмораспределитель 7 закрываются.

Рис. Установка для окраски внутренних поверхностей труб
