Результат выполнения конструкторской разработки.

Плуг оборотный навесной модульный к тракторам класса от 0,9 до 2,0 (см.рисунок) предназначен для вспашки на глубину от 12 до 30 см с отваливанием почвенных пластов, как в правую, так и в левую стороны при движении тракторного агрегата челночным способом, без образования свальных гребней и развальных борозд.

Плуг позволяет выполнять пахоту поля любых размеров без предварительной разметки поля, при движении агрегата «челночным» способом. Плуг имеет опорное колесо 5, обеспечивающее бесступенчатую регулировку глубины пахоты. Плуг ПНМ-3/4-30/45 оборудован полувинтовыми корпусами 3 и предплужниками 2, которые крепятся к раме 7. Корпусы плуга имеют предохраняющие от поломок при наезде на препятствие срезные болты 4.

Транспортное положение - навесное, с симметрично расположенными корпусами.

Отличительной особенностью плуга является изменяемая ширина захвата корпусов и присоединительный модуль 6, позволяющий использовать плуг как в трехкорпусном, так и в четырехкорпусном варианте.

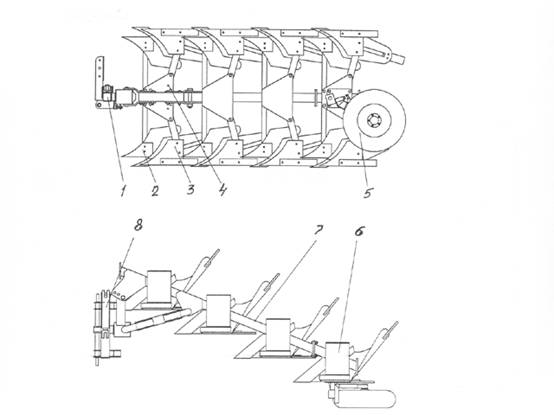

Схема плуга ПНМ-3/4-30/45:

1 - оборотный механизм; 2 - предплужник; 3 - корпус; 4 - срезной болт; 5 - колесо опорное; 6 - дополнительный (четвертый) корпус; 7 - рама; 8 - гидроцилиндр
