Результат выполнения конструкторской разработки.

Почвообрабатывающий агрегат Спектр-3,6 представляет собой почвообрабатывающее орудие, позволяющее выполнять одновременно безотвальную вспашку, уничтожение сорняков путем подрезания их корней, боронование и культивацию почвы.

Агрегат состоит из рамы 2 (см. рисунок), пяти лапcoстойками 6, двух ножевых секций 5, двух секций ротора 4, закрепленных на траверсах 3 и элементов подвеса: скалки 7, кронштейнов 8, раскоса 1 .

Рама - сварная конструкция, состоящая из брусьев трубчатого сечения.

Лапа состоит из основания, на котором крепятся стойка, лемеха и долото. В верхней части стойки приварен упор для установки болта, служащего для регулировки плоскореза в вертикально-продольной плоскости при установки его на раму. Стреловидность лап обеспечивает оптимальное соотношение между шириной обработки и минимально необходимым тяговым усилием, развиваемым трактором, что в итоге обеспечивает значительную экономию топлива.

Секции ножевых дисков присоединены к раме через трубчатые тяги прямоугольного сечения и прижимаются к почве специальными пружинными прижимами, конструкция которых позволяет производить регулировку усилия пружины.

Секция ротора состоит из ротора и закреплена на траверсе посредством рамки и рычагов, и служит для выравнивания разрыхленной почвы.

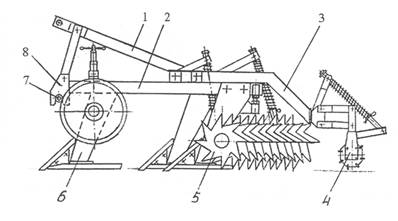

Схема агрегата Спектр-3,6
