Результат выполнения конструкторской разработки.

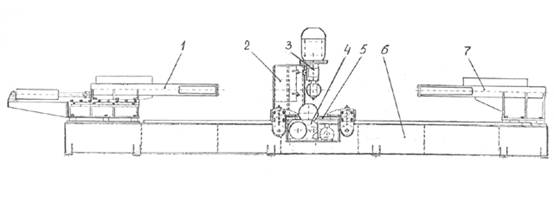

Станок модели Шервуд ОФ-28Ц для оцилиндровки бревен и выборки продольных пазов состоит из следующих основных узлов: станины 6 (см.рисунок) с вмонтированными в нее узлами подъема бревна, неподвижной 7 и зажимной 1 бабок с консольными центрами, подвижной каретки 5 с установленными на ней оцилиндровочным ротором 2, двумя фрезерными узлами 3 и приводом 4 перемещения каретки.

Станок работает следующим образом. Каретку устанавливают в исходное положение у неподвижной бабки. На станину станка подают бревно и механизмами подъема (с гидроприводом) поднимают и позиционируют относительно центров. Бревно фиксируется зажимной бабкой (с гидроприводом), механизмы подъема опускаются. Включаются приводы оцилиндровочного ротора, приводы фрез и привод подачи каретки. Обработка бревна по всем поверхностям происходит за один проход. Скорость подачи в процессе обработки можно плавно регулировать. По завершении обработки бревно освобождается и удаляется со станка. Для обработки следующего бревна цикл повторяют.

Увеличена производительность станка за счет:

- механизации работ по подъему и зажиму бревна;

- обработки бревна за один проход;

- применения электронного регулятора скорости подачи;

- применения оригинальных узлов перемещения каретки и резания оцилиндровочного ротора, позволяющих работать на повышенных скоростях подачи.

Повышено качество производимой продукции за счет:

- применения массивной и жесткой станины из швеллера № 40;

- применения электронного регулятора скорости подачи, который позволяет оперативно менять скорость подачи в соответствии с условиями резания;

- применения оригинального узла резания оцилиндровочного ротора, позволяющего получать высокое качество обработанной поверхности на повышенных скоростях подачи.

Повышена надежность станка и удобство работы на нем за счет применения гидравлики и электроники.

Станок модели Шервуд ОФ-28Ц
