Наименование проекта

Оптико-электронная система регистрации рентгеновского изображения

Назначение

Усовершенствование рентгенографической установки с целью снижения уровня лучевой нагрузки на пациента и обслуживающий персонал.

Рекомендуемая область применения

Для усиления яркости оптического изображения с люминесцентного экрана рентгеновской установки.

Описание

Результат выполнения конструкторской разработки.

Система регистрации состоит из двухкамерного электронно-оптического преобразователя изображения (ЭОП) 3, который оптически связан линзовой системой 2 с люминесцентным экраном рентгеновской установки 1.

В состав системы также входит малогабаритная видеокамера 4 на основе прибора зарядовой связи (ПЗС), который преобразует усиленное оптическое изоб­ражение в видеосигнал, наступающий на телевизионный монитор 5.

Данная система дает возможность визуального наблюдения оптического изображения малой яркости (порядка 0,02 лк) с экрана рентгеновской установки на экране телевизионного монитора.

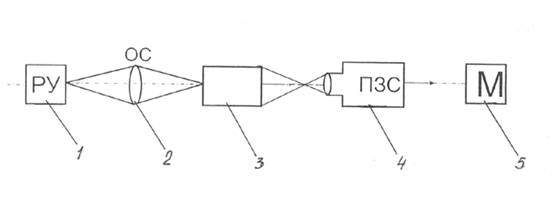

Функциональная схема оптико-электронной системы регистрации:

1 - рентгеновская установка; 2 - оптическая система; 3 - электронно-оптический усилитель яркости; 4 - фотоприемник на приборе с зарядовой связью; 5 - телевизионный

монитор

Преимущества перед известными аналогами

Простота конструкции, удобство в работе и экономическая выгода.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости и повышение производительности труда в 5-6 раз. Снижение уровня лучевой нагрузки в 5 раз. Улучшение качества получаемого изображения в режиме рентгеноскопии.

Возможность передачи за рубеж

Возможна передача за рубеж
