Результат выполнения конструкторской разработки.

Принцип действия прибора:

В результате воздействия на очищаемую поверхность переменного поля, создаваемого преобразователями, происходит ее намагничивание от остаточной индукции до индукции насыщения. При этом вследствие магнитострикционного эффекта в ферромагнитном материале возникают продольные колебания. Поскольку отложения внутри теплообменного аппарата не обладают магнитными свойствами, то на очищаемой поверхности между ферромагнитным материалом и отложениями возникает деформация сдвига, вызывающая их отслоение.

Конструктивно импульсатор ЭИ-102 содержит электронный блок и два электромагнитных преобразователя.

Электронный блок выполнен в металлическом корпусе прямоугольной формы, имеет шасси с передней и задней панелями, на которых находятся: выключатель сети, переключатель режимов работы, индикатор включения и индикаторы выходов 1 и 2, разъемы 1 и 2 для подключения преобразователей, предохранитель и клемма заземления.

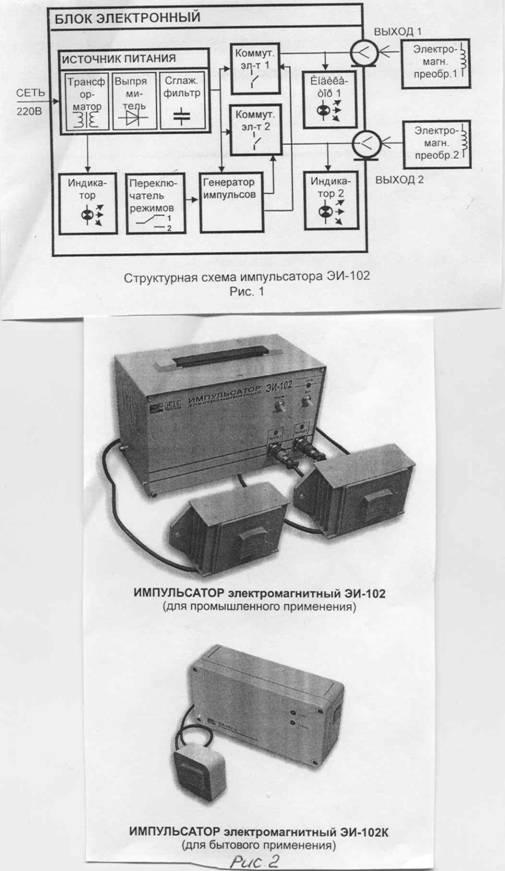

Структурная схема прибора изображена рис. 1.Внешний вид представлен на рис. 2.

Переменное напряжение однофазной сети 220 В, 50 Гц преобразуется источником питания в постоянное напряжение, которым осуществляется питание всех узлов электронного блока.

Генератор импульсов формирует управляющие сигналы специальной формы для коммутирующих элементов 1 и 2, которые преобразуют постоянный ток источника питания в импульсный ток, поступающий на электромагнитные преобразователи 1 и 2.

Электромагнитные преобразователи 1 и 2 установлены на питающем трубопроводе теплообменного аппарата.

Достоинства прибора:

-не требует остановки или изменения режима работы теплообменного оборудования;

-обеспечивает очистку агрегата без применения химических реагентов;

-экономичен в эксплуатации;

-экологически безопасен;

-быстро окупает вложенные средства.

Разработаны три модели импульсаторов: ЭИ-102; ЭИ-102К и ЭИ-102-ЭВ (усовершенствованная модель). Новая модель кроме магнитоимпульсной технологии реализует электронное водоумячение.
