Результат выполнения конструкторской разработки.

Паяные пластинчатые теплообменники разработаны специально для применения в тех случаях, когда установка разборных пластинчатых теплообменников невозможна или нежелательна.

Пластины паяных пластинчатых теплообменников производятся из нержавеющейcтали и имеют гофрированную поверхность -v-образные гофры. При сборке пластин в пакет каждая последующая пластина повернута относительно предыдущей на 180 градусов. Это обеспечивает 100% противоток теплоносителей.

Собранный пакет паяется медью в термовакуумной печи. При этом гарантируется полная герметичность теплообменника и надежное разделение потоков.

В паяных пластинчатых теплообменникахgeaecobrazeприменяется три типа пластин - Н, М,l.

Н - высокая теплопередача при относительно высоких потерях давления;

М - средняя теплопередача и средние потери давления;

l- низкая теплопередача и низкие потери давления.

Величина коэффициента теплопередачи зависит от угла наклонаv-образных гофров пластин. Различные профили гофров создают турбулентность потоков.

Широкий модельный ряд паяных пластинчатых теплообменниковgeaecobraze, большой выбор аксессуаров и разнообразие типов присоединений расширяют диапазон применения и облегчают проектирование объектов.

Возможна поставка паяных теплообменников с нестандартным количеством пластин и нестандартным количеством пластин и двухсторонним подключением. Также возможна поставка теплообменников с различными вариантами исполнения присоединений (резьбовые, фланцевые и т.п.).

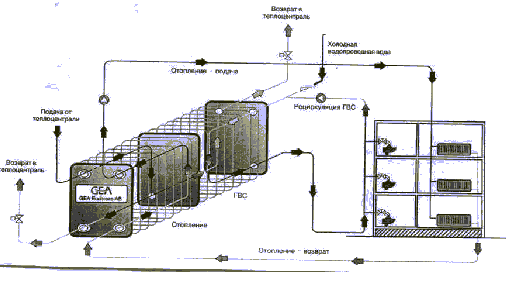

В качестве примера реализации индивидуального заказа паяного пластинчатого теплообменника приведена схема теплоснабжения объекта от районной теплоцентрали - комбинированная система с тремя потоками теплоносителей.
