Результат выполнения конструкторской разработки.

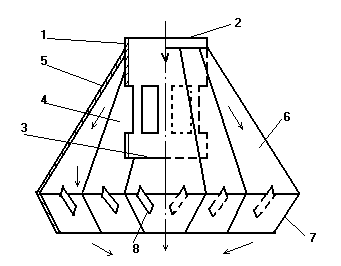

Воздухораспределитель содержит корпус 1 с входным и выходным торцовыми окнами 2 и 3 и боковыми выпускными отверстиями 4, охватывающий корпус 1 с образованием кольцевой выпускной щели козырек 5. Козырек 5 состоит из дугообразных трапециевидных поворотных пластин 6, шарнирно прикрепленных к корпусу 1 перед его выпускными отверстиями 4 по ходу потока воздуха. Причем пластины 6 установлены одна относительно другой внахлест. Воздухораспределитель снабжен отражателем 7 потока. выполненным в виде прикрепленным к пластинам 6 отбортовок, отогнутых навстречу друг другу, и размещенных на отбортовках однонаправленных ребер 8.

Воздухораспределитель работает следующим образом. Приточный воздух из корпуса 1 поступает в торцовое выходное окно 3 (основной поток) и выпускные отверстия 4 (вторичный поток) откуда истекает раздельными потоками. Вторичный поток движется далее вдоль поворотных пластин 6 и после разворота продолжает движение вдоль отбортовок в сторону основного потока, истекающего из выходного окна 3. В результате соударения вторичного потока с основным происходит гашение кинетической энергии суммарного потока и скорости воздушного потока. При повороте пластин 6 обеспечивается регулирование степени истекания струи за счет изменения углов соударения вторичного потока с основным, за счет изменения начальных параметров соударяющихся струй. При определенных углах разворота пластин 6 отбортовки уже не перекрывают друг друга, а образуют между собой зазоры, через которые часть вторичного потока истекает в окружающее пространство в виде отдельных струй, которые быстрее гасят свою скорость при взаимодействии с окружающим воздухом. Установкой на отбортовок 8 ребер, имеющих одинаковое направление наклона, достигается закрутка вторичного потока. Закрученный вторичный поток существенно турбулизирует основной поток, из-за наличия тангенциальной составляющей скорости глубже проникает в основной поток, что способствует повышению степени гашения истекающей струи.
