Результат конструкторской разработки.

Продукты сгорания (П.Сг.) от котлов дымососом подаются в контактный экономайзер, где охлаждаются, проходя через греющую насадку. Охлажденные продукты сгорания проходя через влагоотделительную насадку и дымовую трубу, выбрасываются в атмосферу.

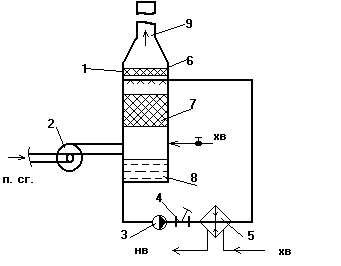

Схема установки утилизации тепла

2 - дымосос;

3 - насос

4 - фильтр;

5 - теплообменник;

6 - влагоотделительная насадка;

7 - нагреваемая насадка;

8 - поддон;

9 - ороситель.

Вода подается в ороситель и орошает греющую насадку, охлаждает продукты сгорания, нагревается и стекает в поддон. Из поддона горячая вода насосом через фильтр подается в теплообменник, где охлаждается, нагревая воду ХВ и снова подается в ороситель. Вода, нагретая в теплообменнике НВ, подается в котельную.
