Результат конструкторской разработки.

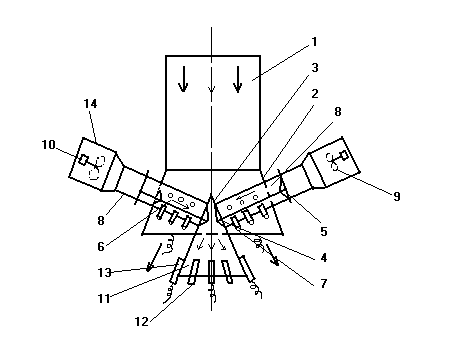

Устройство для раздачи приточного воздуха содержит воздуховод 1 с диффузором 2 и коаксиально расположенный по оси диффузора 2 полый корпус 3 с окнами 4 на боковой стенке. На боковой стенке диффузора 2 выполнены отверстия 5, повторяющие форму окон 4 и отверстий 5. Отверстия 5 и окна 4 имеют форму треугольников, основания которых расположены в плоскости, перпендикулярной оси диффузора 2, а патрубки 6 имеют форму призмы. Основания радиальных патрубков 6 выполнены с перфорацией и снабжены приточными телескопическими насадками 7, установленные в отверстиях перфорации. Устройство снабжено задвижками 8, установленными в радиальных патрубках 6 вдоль их основания. Оно дополнительно содержит такие вентиляторы 9 с регулируемой частотой вращения, выходы которых подключены к радиальным патрубкам 6. В боковых стенках радиальных патрубков 6 выполнены отверстия 10. Конус 3 и патрубки снабжены регулирующими заслонками, перекрывающими отверстия 10 боковых стенок патрубков 6 окна 4 конуса 3. Устройство снабжено направляющим щетками 11 и дополнительными приточными телескопическими насадками 12. При этом боковая поверхность конуса 3 выполнена с перфорированными отверстиями 13. Дополнительные насадки 12 одними концами установлены в отверстиях 13 и размещены с внешней стороны параллельно образующей конуса 3. Щетки 11 закреплены на внутренней поверхности конуса 3 над отверстиями 13. Вентиляторы 9 установлены в обечайках 14. Устройство снабжено генераторами потока воздуха, выполненными в виде винтовых ребер, размещенных в телескопических насадках 7,12 и прикрепленных к их внутренней поверхности своими продольными витками.

Устройство работает следующим образом. Приточный воздух по воздуховоду 1 и диффузору 2 подается в помещение. Дополнительно внутренний воздух из помещения принудительно вентиляторами 9 подается в радиальные патрубки 6, откуда он распространяется через перфорацию в основании и боковых стенках этих патрубков и через приточные насадки 7 в донную область за этими патрубками. Одновременно часть внутреннего воздуха, принудительно подаваемого вентиляторами 9 по радиальным патрубкам 6, проходит в полый конус 3. Затем через отверстия 13 в конусе 3 часть внутреннего воздуха помещения подается посредством направляющих щеток 11 и приточных телескопических насадков 12 в пограничны слой кольцевой струи. Остальная часть внутреннего воздуха поступает по полому конусу 3 к внутренним границам кольцевой струи. При помощи винтовых ребер образуются вихревые струйки, которые пронизывают поток воздуха, истекающий из полого конуса 3. При этом вихревые воздушные шнуры взаимодействуют с основной струей, распределяющейся вдоль ее продольной оси. Это приводит к повышению турбулентности, массопереносу внутри струи, перераспределению параметров струи за счет взаимодействия струй с окружающим воздухом.
