Результат выполнения конструкторской разработки.

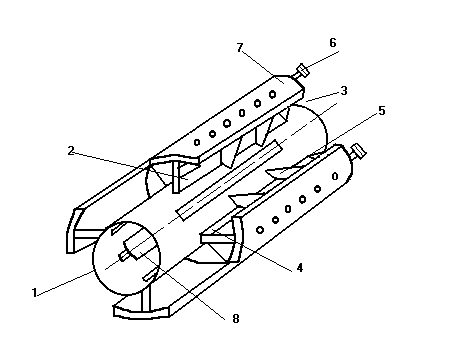

Распределитель содержит воздуховод 1 с щелевым выпуском 2, прикрепленный к нему напротив выпуска 2 с зазором 3 продольный экран. Воздухораспределитель снабжен дополнительными щелевыми выпусками, равномерно расположенными по поверхности воздуховода 1, продольными экранами, прикрепленными к воздуховоду 1 напротив выпусков 2,4 с образованием зазоров 3. Каждый экран выполнен в виде полого короба со штуцером 6 и рядом перфорированных отверстий 7 в его наружной стенке. Воздухораспределитель снабжен внутренними отражателями 8 потока, размещенными концентрично в воздуховоде 1 с образованием воздушной полости. При этом в воздуховоде 1 выполнены продольные прорези, расположенные между щелевыми выпусками 2 и 4, а отражатели потока размещены напротив прорезей.

Воздухораспределитель работает следующим образом. Приточный воздух и воздуховода 1 направляется в щелевые выпуски 2,4, при выходе из которых встречает на своем пути полые короба, отклоняется от своего первоначального направления и направляется в зазоры 3, из которых с помощью поперечных ребер 5 равномерными потоками истекает навстречу друг другу. При столкновении выходящих потоков из зазоров 3 происходит гашение их кинетической энергии, образуются высокотурбулизированные струи. Часть воздуха из воздуховода 1 направляется через кольцевую воздушную полость и истекает из прорезей. При столкновении выходящих потоков из прорезей происходит гашение их кинетической энергии и скорости, где происходит их столкновение (под прямым углом) с потоками, выходящими из зазоров 3. В результате столкновения несоосно направленных струй происходит гашение их кинетической энергии, образуются высокотубулизированные струи, которые при дальнейшем распространении быстрее гасят свою скорость при взаимодействии с окружающим воздухом.
