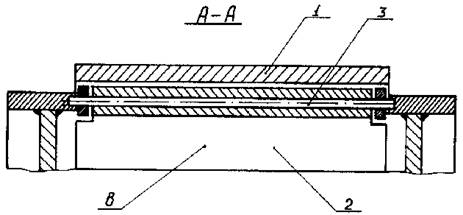

Устройство острого дутья колосникового холодильника в производстве сыпучих строительных материалов схематично показано на рис. 1. На рис. 2 дан разрез А-А рис. 1

Рис. 1

Рис. 2

Устройство содержит колосниковую решетку, колосники 1 которой выполнены с криволинейным профилем и закреплены с напуском предыдущего на последующий с образованием щелей "а" между ними и углом наклона относительно горизонта, обеспечивающим при работе продвижение сырья, а также шиберное устройство, заслонка 2 которого закреплена шарнирно на оси 3 так, что ее рабочая часть "б" входит в щель "а" и расположена над верхним торцом 4 последующего колосника 1, а приводная часть "в" выступает над рабочей поверхностью колосниковой решетки. Центр тяжести заслонки 2 смещен на рабочую часть "б" ее относительно оси вращения 3,а сама ось закреплена в нижней части предыдущего колосника (в плоскости верхнего торца 4 последующего колосника). Количество заслонок 2 равно числу щелей "а".

Работает устройство острого дутья следующим образом.

В исходном состоянии (без сырья 5 на решетке) заслонки 2 своей рабочей частью "б" прилегают к торцу 4 последующих колосников 1, т.к. центр тяжести заслона находится на рабочей части и перекрывает щели "а". Расхода воздуха нет. Приводная часть "в" заслонок 2 выступает над рабочей поверхностью колосников 1. По мере поступления сырья 5 на приводную часть "в" заслонки 2 поворачиваются относительно оси 3 и открывают щели "а" для прохода воздуха дутья, при этом сечение щелей зависит от толщины слоя (массы) сырья. Так осуществляется плавное саморегулирование подачи воздуха дутья. Улучшаются условия создания псевдоожиженного слоя над колосниковой решеткой, что улучшает равномерность распределения сырья 5 по ширине холодильника, а следовательно, улучшает условия теплообмена между сырьем 5 и воздухом острого дутья, снижается температура сырья 5 на выходе без увеличения расхода воздуха. В случае прекращения подачи сырья 5 заслонки 2 возвращаются в исходное положение - подача воздуха прекращается.
