Номер 08-092-05 |
Наименование проекта Система водяного отопления |
Назначение Теплоснабжение зданий и сооружений |
Рекомендуемая область применения Строительство, тепловые сети |

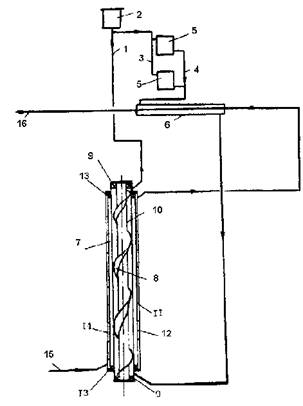

Описание Результат выполнения НИР Предлагаемая система водяного отопления схематично представлена на рис. 1. Рис. 1 Она включает главный стояк 1 с расширительным сосудом 2, подающий 3 и обратный 4 стояки с нагревательными приборами 5, присоединенный к обратному стояку 4 теплообменник 6 и установленный перед главным стояком 1 напорный преобразователь 7, преобразующий напор сетевой воды в напор воды отопительного контура. Напорный преобразователь 7 типа "труба в трубе" содержит внутренний шнек 8, выполненный из магнитного материала (например, из стали) и расположенный на подшипниках 9 внутри трубы 10, по которой протекает вода отопительного контура, поступающая из приборов 5 по обратному стояку 4 через теплообменник 6, внешний шнек 11, выполненный из магнитного материала на цилиндрическом контуре 12, установленном в подшипниках 13 снаружи трубы 10 в пространстве между трубой 10 и наружной трубой 14, где протекает горячая сетевая вода, поступающая в напорный преобразователь 7 по трубе 15. К трубопроводу 16 сетевой воды подключается следующий потребитель тепла. Заявляемая система отопления работает следующим образом. Горячая сетевая вода (ее давление существенно выше перепада давления, возникающего в отопительном контуре абонента за счет разности температур воды в главном и обратном стояках) по трубе 5 поступает в напорный (магнитогидравлический) преобразователь 7, служащий для преобразования напора сетевой воды в напор воды отопительного контура, где проходит в пространстве между трубами 10 и 14, заставляя вращаться магнитный шнек 11с цилиндрическим контуром 12 в подшипниках 13. За счет создания при этом магнитного крутящего момента начинает вращаться внутренний шнек 8 в подшипниках 9, создавая дополнительный напор воды в отопительном контуре, состоящем из главного стояка 1, расширительного сосуда 2, подающего 3 и обратного стояка 4, нагревательных приборов 5. Охлажденная вода отопительного контура после нагревательных приборов 5 поступает в теплообменник 6 и, подогревшись за счет сетевой воды, поступает в напорный преобразователь 7. Такая система отопления позволит обслуживать более протяженные сети теплоснабжения, так как в сравнении с прототипом в ней обеспечивается более высокий напор воды отопительного контура, за счет увеличения скорости движения воды отопительного контура более эффективно будут работать нагревательные приборы. |
Преимущества перед известными аналогами Конструкция тепловой сети с применением напорного преобразователя, обеспечивающего увеличение напора воды в отопительном контуре потребителя тепла |
Стадия освоения Опробовано в условиях опытной эксплуатации |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Улучшение системы теплоснабжения потребителей, увеличение напора воды в отопительной сети. Экономия теплоэнергии на 15 - 20% |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 03.11.2005 |
