Конструкция предлагаемого термовыключателя электроосвещения поясняется рис. 1, 2, 3.

Рис. 1

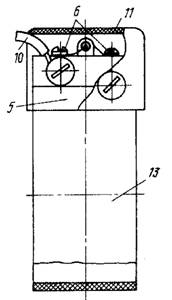

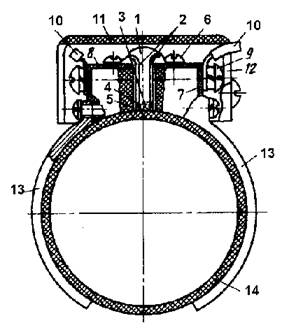

На рис. 1 приведен общий вид термовыключателя электроосвещения (главный вид); на рис. 2 - вид сбоку по рис. 1; на рис. 3 - электрическая схема, поясняющая работу его в сети электроосвещения.

Термовыключатель электроосвещения устроен следующим образом. Геркон 1, содержащий герметично введенные в него контакты 2, частично заполнен электропроводным веществом 3 (типа сплава Гутри с температурой плавления ниже 45°Си имеет возможность теплового контакта с объектом выключения. В своем обычном состоянии вещество 3 замыкает контакты 2. Геркон 1 установлен вертикально в отверстии 4 контактной стойки 5, выполненной из неэлектропроводного материала (пластмасса, керамика). Выводы контактов 2 с помощью винтов 6 присоединены к металлическим угольникам 7 и 8. К этим же угольникам посредством винтов 9 присоединяются концы сетевого провода (то есть сети электроосвещения) 10. Таким образом, термовыключатель включен в разрыв провода 10. В крышке 11 (она необходима для безопасности пользователя) выполнены пазы 12 для ввода и вывода концов провода 10. Термовыключатель имеет скобы 13, присоединенные к контактной стойке 5 и имеющие форму по очертанию поверхности нагрева объекта выключения, например электропатрон 14 лампы накаливания 15 электросети, которая и подлежит выключению. Скобами 13 термовыключатель закрепляется на электропатроне 14.

Термовыключатель электроосвещения работает следующим образом.

В исходном состоянии цепь электропитания регулируемого объекта 15 (например, лампы накаливания сети электроосвещения) замкнута контактами 2 через электропроводное вещество 3. При включении электролампы геркон 1 нагревается от электропатрона 14. При этом легкоиспаряющееся вещество 3 достигает своего критического состояния, при котором происходит его мгновенное доиспарение. При этом контакты 2 размыкаются, и электрическая цепь лампы обесточивается. Но затем электропатрон 14, а с ним и геркон 1 охлаждаются и пары веществ 3 мгновенно конденсируются, и это вещество вновь замыкает контакты 2 - электрическая цепь вновь готова к очередному включению.На рис. 3 приведена одна из возможных схем применения заявляемого термовыключателя - электросхема освещения протяженного затемненного коридора. Здесь позициями 15 и 16 обозначены электролампы накаливания, в частности позицией 15 та лампа, на электропатроне которой установлен заявляемый термовыключатель электроосвещения.

Геркон 1 установлен в контактной стойке 5 таким образом, что своим донышком соприкасается с электропатроном 14. Электропроводное вещество 3, замыкающее контакты 2, имеет достаточно низкую температуру кипения (чтобы в течение 5 - 10 мин под влиянием тепла от электропатрона пары достигли критических параметров, и все вещество в герконе 1 мгновенно перешло в парообразное состояние, разомкнув контакты 2).

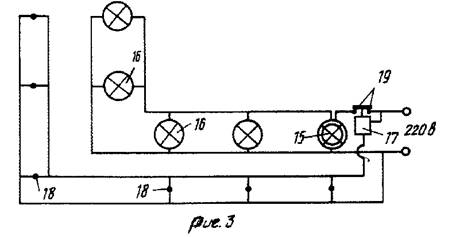

На рис. 3, кроме названного ранее, включены магнитное реле 17 и кнопки 18. При нажатии любой из кнопок 18 срабатывает реле 17 и замыкает контакты 19, включая электролампы 15, 16. Когда при нагревании геркона 1 в нем произойдет размыкание контактов 2, все лампы будут выключены, разомкнутся также под действием пружины реле 17 контакты 19. Когда же электролампа 15 охладится, пары вещества 3 сконденсируются, и снова контакты 2 окажутся замкнутыми, электросхема снова будет готова к срабатыванию от любой кнопки 18.

Термовыключатель надежен в работе, срок его службы значительно увеличен.
