Результат выполнения НИР.

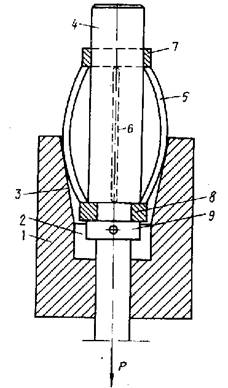

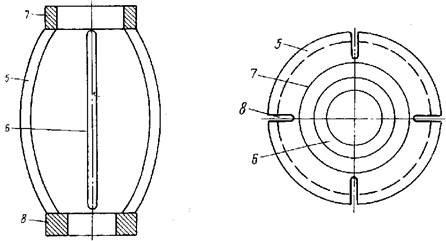

Предлагаемое амортизирующее устройство представлено на рис. 1, 2, 3. На рис. 1 показано устройство, продольный разрез; на рис. 2 -.упругий элемент, вид сбоку; на рис. 3 - то же, вид сверху.

Рис. 1

Рис. 2 Рис. 3

Амортизирующее устройство содержит корпус 1 с цилиндрической полостью 2 и конической внутренней стенкой 3. В корпусе 1 установлен цилиндрический стержень 4, который охватывает упругий элемент 5. Упругий элемент 5 выполнен в виде полого тела вращения с продольными прорезями 6 и торцовыми фланцами 7 и 8. Фланец 7 подвижно установлен на цилиндрическом стержне 4, а фланец 7подвижно установлен на цилиндрическом стержне 4, а фланец 8 жестко закреплен на последнем посредством кольца 9. Упругий элемент 5 взаимодействует с внутренней конической стенкой 3 корпуса 1.

Устройство работает следующим образом. При осевом перемещении стержня 4 совместно с упругим элементом 5 под действием нагрузки Р последний взаимодействует со стенкой 3 корпуса 1 и деформируется в радиальном направлении. В результате упругий элемент 5 испытывает сжатие криволинейных стенок за счет распрямления которых происходит осевое перемещение фланца 7 вдоль стержня 4. Часть энергии нагрузки Р расходуется на деформацию упругого элемента 5, а часть энергии нагрузки Р идет на преодоление сил трения, возникающих при движении фланца 7 вдоль стержня 4 и рассеивается в виде тепловой энергии. При снятии нагрузки Р подвижные детали устройства возвращаются в исходное положение за счет потенциальной энергии, накопленной при деформации упругого элемента 5.

Конструкция данного устройства позволяет повысить его нагрузочную способность в 1,5 - 2 раза за счет деформации упругого элемента и сил трения, что делает его работу более безопасной и надежной, повышает срок службы механизмов, в которых устанавливается устройство.
