Результат выполнения конструкторской разработки.

Предлагаемый метчик предназначен для получения внутренних резьб.

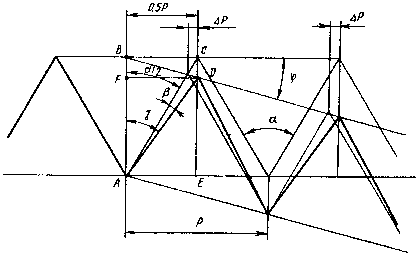

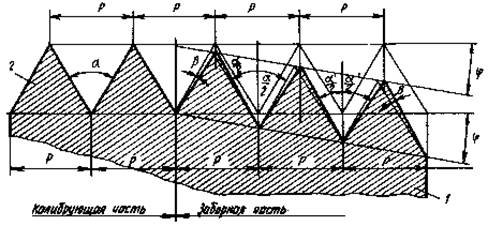

На рис. 1 показан участок резьбы заборной и калибрующей частей метчика; на рис. 2 - виток резьбы с коррекцией.

Рис. 1

Рис. 2

Метчик состоит из заборной 1, калибрующей 2 частей и хвостовика (не показан). Заборная часть выполнена с полнопрофильной резьбой, которая имеет коррегированный профиль. Одна половина угла профиляa'/2 выполнена меньше половины угла профиляa/2 получаемой резьбы. Углыa/2 расположены со стороны переднего торца метчика. Вторая половина угла профиляa''/2 выполнена больше половины угла профиляa/2 получаемой резьбы. Углыa''/2 расположены со стороны калибрующей части, причемa''/2 =a''/2, т.е. полный угол профиля резьбы на заборной части равен углуaпрофиля получаемой резьбы. Величина углаbуменьшения и увеличения половин углов профиля резьбы метчика определяется зависимостью

,

где -a- угол профиля резьбы;

j- угол уклона заборной части метчика, град.

Выполнение коррекции на всех витках заборной части так, что все их вершины совпадают по шагу с калибрующей частью, ведет к ускорению дополнительных усилий. Переходной виток не испытывает односторонней осевой, нагрузки и не выкрашивается во время работы, что и подтверждает длительная эксплуатация этих метчиков.

Метчик работает следующим образом.

Во время рабочего хода витки заборной части формируют резьбу с углом профиляa. Поскольку на витках ни по вершинам резьбы, ни по впадинам нет погрешности шага, то в процессе работы дополнительных осевых усилий на витки как заборной, так и калибрующей частей не возникает. Калибрующая часть окончательно формирует профиль резьбы. При реверсе метчик выходит из обработанной резьбы.

Предлагаемое конструктивное выполнение заборной части метчика может применяться как для бесстружечных метчиков, так и для режущих метчиков с полнопрофильной резьбой на заборной части.

Исключение погрешности по вершинам витков резьбы заборной части позволяет увеличить стойкость метчиков путем исключения выкрашивания витков заборной и калибрующей частей.
