Результат выполнения конструкторской разработки

Шельтер предназначен для временного проживания людей до 8 человек во всех климатических зонах в любое время года.

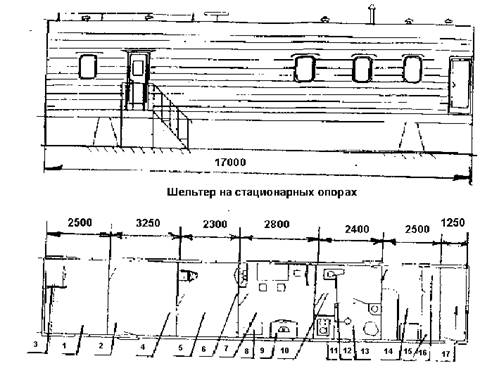

Рис. 1 Планировка шельтера

1 - спальня, 2 - холл-гостиная, 3 - навесной шкаф, 4 - стол со стулом, 5 - кабинет, 6 - телевизор и переносной приемник, 7 - кухня, 8 - холодильник, 9 - мойка с двумя навесными шкафами, 10 - котел на коридор, 11 - газовая плита, 12 - котел отопления с водоподогревателем, 13 - туалет - душевая, 14 - спальня, 15 - спальный диван, 16 - шкаф платяной, 17 - кладовая для хоз. инвентаря.

Шельтер представляет собой металлический дом вагонного типа, армированный пожаростойким пенополистиролом и столярной плитой, обеспечивающими высокие теплоизоляционные характеристики. Устанавливается на входящие в его комплектацию и не требующие капитального обустройства фундаментные опоры, а также комплектуется приставной лестницей-крыльцом с поручнями и навесом над входной дверью.

Шельтер приспособлен для временной установки транспортных тележек и автосцепок, позволяющих его транспортирование как груза на своих осях по железной дороге на любые расстояния. Со снятыми тележками и автосцепками шельтер транспортируется по дорогам на трейлере.

Система отопления обеспечивает в жилом помещении температуру +18°С при температуре наружного воздуха до -40°С.

Для комфортного проживания шельтер имеет:

-две спальни;

-холл - гостиную;

-кабинет№

-оборудованные кухню и туалет - душевую с канализационными стоками;

- сливные ямы стандартного исполнения;

-котельная-коридор;

-кладовая для хозинвентаря;

-автономную систему водяного отопления, работающую как на газе, так и на твердом топливе;

-электрооборудование на напряжение 220 В, подключаемое к внешней энергосети;

-баки для воды питьевой и бытовой с системой их заправки;

-систему приточно-вытяжной вентиляции;

- радио и телеантенны, противопожарный инвентарь.

Планировка шельтера дана на рис. 1.

По заказу потребителя шельтер может поставляться в следующих модификациях:

-вахтовое общежитие на 6-10 мест с полностью оборудованными спальными помещениями и инвентарем по перечню Заказчика;

-квартира для семьи с оборудованными или необорудованными спальными помещениями.

Шельтер имеет эстетичный вид, оборудован современной бытовой техникой, облицован современными материалами. Может быть использован для различных целей в любой отрасли народного хозяйства. Применение шельтеров экономически целесообразно.
