Результат выполнения конструкторской разработки.

Требуемая теплопередающая площадь калорифера набирается из отдельных секций, устанавливаемых соответствующим образом в циркуляционном канале сушильной камеры. В частности, калорифер камеры СП-5КМ собирается из двух секций, установленных под углом 100 ⁰ друг к другу. Секции калорифера не имеют боковых ограждающих щитков, а зазоры между наружным рядом труб и ограждением сушильной камеры перекрываются экранами по месту их монтажа.

Секция состоит из биметаллических оребренных труб (см. рисунок), трубных решеток, распределительной с перегородкой и поворотной камер, плоских крышек камер, штуцеров. Секция двухходовая по теплоносителю, что обеспечивается установкой перегородки в распределительной камере. Концы оребренных труб приварены со стороны теплоносителя к трубным решеткам и образуют по направлению движения агента сушки двухрядный шахматный пучок. Плоские крышки соединены с камерами болтами, уплотнительная прокладка - паронит.

Это позволяет проводить периодическую ревизию и очистку системы.

Биметаллическая труба состоит из несущей трубы с непрерывными однозаходными спиральными плавнооочерченными выступами на ее внутренней поверхности и накатной ребристой оболочки из алюминиевого сплава АД1М. Несущая труба выполнена из стали 10. Наружный диаметр трубы 25 мм, внутренний - 21 мм. На наружной поверхности несущей трубы над выступами нанесена канавка прямоугольного сечения шириной 2 мм и средней глубиной 0,5 мм. При накатке ребер алюминий заполняет канавки на несущей трубе, возрастает площадь механического контакта поверхностей, что снижает контактное термическое сопротивление и интенсифицирует теплопередачу.

Компоновка оребренных труб в секции выполнена по вершинам равностороннего треугольника с поперечным шагомs₁-70 мм и среднедиагональнымs^/₂-70 мм. Общее количество труб в секцииn=39 шт. Длина оребренной трубы в свету между трубными решеткамиl-4200мм. Габаритные размеры секции 1580 х 4420 мм. Трубы в секции расположены горизонтально. Поверхность теплопередачи секции 279 м ².Греющим теплоносителем является вода с температурой100-110 ⁰С на выходе или сухой насыщенный водяной пар с рабочим давлением до 0,7 Мпа.

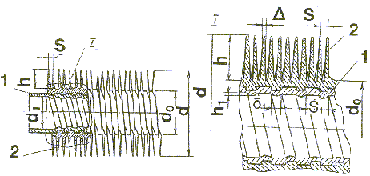

Рис. Конструкция биметаллической трубы:

1 - несущая труба; 2 - ребристая оболочка.
