Результат выполнения конструкторской разработки.

Струйный обдув потоком воздуха рабочей оребренной поверхности позволяет интенсифицировать процесс теплоотдачи в теплообменнике.

Для формирования струйных потоков теплообменник оборудован перфорированной щелевой решеткой, устанавливаемой перпендикулярно потоку агента непосредственно перед оребренной поверхностью. Наибольшая интенсификация теплообмена происходит в первом ряду пучка. Степень интенсификации зависит от величины поперечного сечения щели, ее конфигурации и взаимного расположения относительно фронтальной плоскости теплообменника.

Влияние воздушных струй наиболее отчетливо проявляется на первом и втором рядах труб.

Интенсификацию теплоотдачи струями целесообразно применять к шахматным пучкам оребренных труб с числом поперечных рядов не более трех.

Теплоэнергетически целесообразно, чтобы при струйном обдуве суммарное сопротивление пучка с решеткой подчинялось бы степенному закону с наибольшим приближением к автомобильному режиму, но не переходящему в него. Теплоотдача первого ряда будет протекать в наиболее благоприятном режиме развитого турбулентного пограничного слоя, характерного для закритической области обтекания труб потоком.

Перфорированную решетку следует устанавливать в интервале относительного расстоянияl/d₀і0…0,37, что обеспечит наибольшую

интенсификацию теплоотдачи пучка в целом для рассматриваемых параметров оребрения.

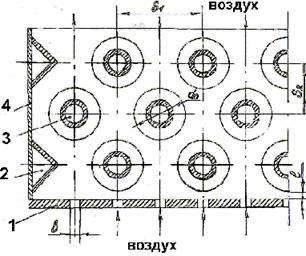

Общий вид теплообменника представлен на рис. 1, конфигурация щелей перфорированной решетки на рис. 2.

Рис.1

Рис.2
