Результат выполнения конструкторской разработки.

Эффективность применения механизма подачи сыпучих повреждаемых грузов обусловлена высокой производительностью и безударным воздействием на повреждаемый груз, обеспечивающим его сохранность.

На рисунке приведена кинематическая схема механизма перемещения сыпучих грузов из навала на конвейер погрузочной машины: а) крайнее правое положение лотков; б) крайнее левое положение лотков;

Механизм реализует способ перемещения груза, заключающийся в том, что груз перемещают под наклоном к горизонту под действием напорного усилия переднего короткого наклонного лотка машины и силами подпора дополнительных лотков, установленных друг за другом с перекрытием нижних концов каждого последующего лотка и образованием наклонной базы для перемещения груза и совершающих возвратно-поступательные движения в направлении линии подъема, причем скорость движения каждого последующего лотка больше скорости предыдущего.

Вся система подвижных лотков связана с погрузочной машиной и движется вместе с ней со скоростьюv_м> 0. Одновременно лотки 2,3 и 4 перемещаются относительно машины в сторону груза с различной скоростью. Перемещение груза по первому лотку осуществляется под действием напорного усилия машины. Перемещение груза по второму лотку происходит под действием силы подпора первого лотка, возникающей при разности их скоростейv₂>v₁. Аналогично возникают силы подпора груза на третьем и последующих лотках. При движении лотков 2,3 и 4 в обратную сторону происходит перемещение груза по первому лотку с загрузкой второго. На 3 и 4 лотках груз рассредоточивается по всей длине лотков под действием сил инерции и собственного веса.

Механизм включает: передний (приемный) наклонный лоток 1, опирающийся на пол или землю, присоединенный верхним концом шарнирно к стойке 2 шасси, подвижные лотки 3, ползуны 4, шарнирно связанные с верхними концами подвижных лотков, наклонные направляющие ползунов 5, кулисные камни 6, установленные на тех же осях, что и ползуны на кулисах, указанных под цифрой 7, стойки кулис 8 с тягами 9 и направляющие ролики 10, поддерживающие ролики подвижных лотков. Привод механизма включает: цепную передачу 11 от вала ведомого барабана 12 конвейера 13 (лента конвейера), вал кривошипа 14, кривошипы 15 с шатунами 16. Механизм имеет в передней части опорные колеса 17, а в конце - устройство присоединения к погрузочной машине (не показано). Работает механизм следующим образом. При включении конвейера в работу вращательное движение вала ведомого барабана 12 конвейера 13 передаются кулисам 7 с преобразованием в качательные движения с понижением скорости посредством понижающей цепной передачи 11, кривошипов 15 и шатунов 16. Кулисы, связанные между собой тягами 9, совершают синхронные качательные движения с одним и тем же углом размаха. Кулисы воздействуют на камни 6 и ползуны 4, установленные на осях лотков. Под этим воздействием камни скользят по кулисам, а ползуны - по наклонным направляющим 5, увлекая за собой лотки. При этом верхний конец каждого лотка перемещается вдоль направляющих, а нижний конец скользит по направляющим роликам 10. При одном и том же угле размаха кулис каждая очередная пара кулис в направлении линии подъема обеспечивает больший ход и скорость ползунов и связанных сними лотков, чем предыдущая вследствие увеличения радиуса качания камней.

Погрузочная машина постоянно надвигается на груз. Под действием напорного усилия машины и подпора, возникающего со стороны навала, груз преодолевает передний короткий наклонный лоток и поступает на первый подвижный лоток. По нему груз продвигается при ходе лотка от конвейера при воздействии упора конца переднего лотка. При заполнении первого подвижного лотка груз поступает на второй подвижный лоток. Процесс перемещения груза по этому и по другим лоткам осуществляется также как по первому лотку подвижному лотку. При заполнении всех лотков груз поступает на конвейер.

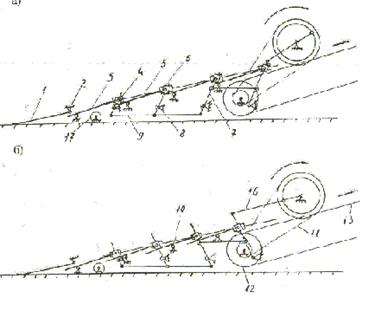

Рисунок. Кинематическая схема механизма перемещения

сыпучих грузов из навала на конвейер погрузочной машины:

а) крайнее правое положение лотков;

б) крайнее левое положение лотков.
