Наименование проекта

Оправка для фрезерования накладок

Назначение

Разрезка заготовок накладок, имеющих форму колец, на три равные части на фрезерном станке.

Рекомендуемая область применения

Машиностроение, металлообработка.

Описание

Результат выполнения конструкторской разработки.

Оправка (см. рис.) изготовляется из стали 40Х с последующей термообработкой до твердости НrС 40-45 единиц.

Оправка имеет диаметр на длине 60 мм для зажима в кулачках патрона делительной головки; диаметр 40-0,1 мм для установки трех заготовок накладок одновременно; резьбу М20 для зажима через шайбу заготовок накладок и центровое отверстие для поджатия оправки задним центром.

Разрезка заготовок накладок производится дисковой фрезой на попутном фрезеровании (направление хода стола и вращение инструмента показаны на рисунке).

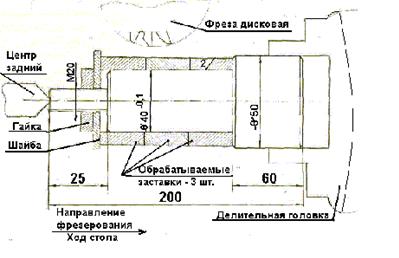

Рис. Оправка для фрезерования накладок.

Преимущества перед известными аналогами

Внедрение оправки позволило повысить производительность труда при обработке указанных изделий по сравнению с базовой технологией, включавшей разметку каждой заготовки, предварительную разрезку их в тисках с последующим сжатием перемычек.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 25-35% повысилась производительность труда по сравнению с базовой технологией.

Возможность передачи за рубеж

Возможна передача за рубеж
