Результат выполнения конструкторской разработки.

Вентилирование осуществляется системой взаимодействующих разносторонне закрученных свободных струй. Закрутка - местная, с помощью аксиально лопаточного завихрителя (АЛЗ) с полым центральным телом (патент авторов данной работы РФ № 2142ruот 10.12.99г.). Данная система эффективней трубноколлекторной системы и реализуется с меньшими энергетическими затратами и металлоёмкостью. Система работает следующим образом. Забор воздуха осуществляется штатным центробежным вентилятором (1), через механический фильтр (2) и кондиционерный блок (3), находящийся в вентиляционной выгородке, вне вентилируемого помещения. Через глушитель (4), воздух наполняет навесную переборочную напорно-воздушную камеру (5). Оттуда через "утопленные" в камере воздухоподающие патрубки (6), длинойl»10d _n(d _n- диаметр патрубка), снабжённые соплами со встроенными АЛЗ (7) с углом наклона лопаток (40 ч50) ⁰ к центральной оси завихрителя, разносторонне закрученные струи подаются в проходы между основным оборудованием (8) («траншейные» каналы). По мере раскрытия, струи выходят за пределы, ограничивающего их русла и взаимодействуют друг с другом, образуя единое аэродинамическое поле, обеспечивающее «взаимоподкрутку» его элементов. В областях не заполненных основными струями формируются вторичные «сателитные» вихри (9), обеспечивающие необходимый воздухообмен маловентилируемых «застойных» зон.

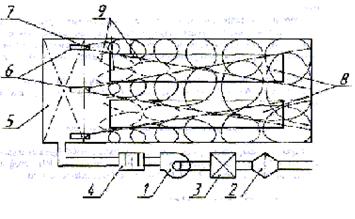

Рис. Беструбная система приточной вентиляции.
