Результат выполнения технологической разработки.

Сплоточная единица содержит лесоматериалы 1 ограниченной плавучести, которые соединены между собой обвязочным комплектом, включающим несущий канат 2, на каждом конце которого образованы грузовые петли 3, цепную вставку 4 с рычажным замком 5, а также лесоматериалы повышенной плавучести 6 - неоднородный естественный подплав.

Подплав размещён в замкнутых контурах, образованных дополнительными боковыми обвязками 7, одни концы которых соединены с несущим канатом обвязочного комплекта на расстоянии от каждой грузовой петли, равном высоте сплоточной единицы, а другие при помощи замков 8 соединяются с цепной вставкой. Формирование сплоточной единицы осуществляют в лесонакопителях 9 (рис.2) при помощи манипулятора. Оператор манипулятора укладывает в лесонакопитель определённое количество брёвен подплава. Затем сверху на подплав укладывают несущий канат 2 так, чтобы одна грузовая петля 3 находилась возле стойки 10 лесонакопителя 9, противоположной от его шарнира 11. После этого в лесонакопитель укладывается определённое количество бревен 1 ограниченной плавучести. Эти брёвна охватываются несущим канатом с цепной вставкой 4, которая закрывается рычажным замком 5. Затем в лесонакопитель вновь укладываются брёвна подплава в том количестве, что и в первый раз. После этого подплав охватывается дополнительными боковыми обвязками 7, одни концы которых соединены с несущим канатом обвязочного комплекта, а другие при помощи замков 8 соединяются с цепной вставкой комплекта. После завершения формирования сплоточная единица извлекается из лесонакопителя сплоточно-транспортным агрегатом. При этом лесонакопитель поворачивается относительно шарнира 11.

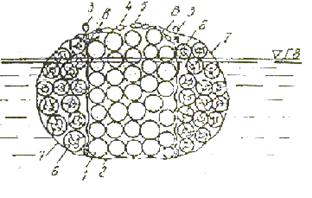

Рис.1

Рис.2
