Номер 04-039-05 |
|
Наименование проекта Приспособление для обработки тройников и четверников |
|
Назначение Фрезерование шестигранников, тройников и четверников на вертикально-фрезерных станках. |
|
Рекомендуемая область применения Металлообработка, машиностроение |
|
Описание
Результат выполнения конструкторской разработки. Приспособление состоит из пластины 1, с одного края по центру которой выполнено два отверстия диаметром 18,5 и 18 мм. В отверстие диаметром 18,5 мм устанавливается прижимной болт 2, в отверстие диаметром 18 мм - регулировочный болт 3. Стандартная губка станочных тисков 4 заменена на специальную 5 с углом 60 град. Пластину с болтами, головки которых входят в паз стола вертикально-фрезерного станка, устанавливают на направляющие станочных тисков со специальной губкой, регулируют в «горизонт» и закрепляют гайкой с диаметром резьбы 18 мм. Обрабатываемую деталь 6 устанавливают в губки тисков до упора в планку средней части тройника или четверника и зажимают за диаметр под шестигранник. Фрезерование осуществляется концевой фрезой последовательно каждой грани.

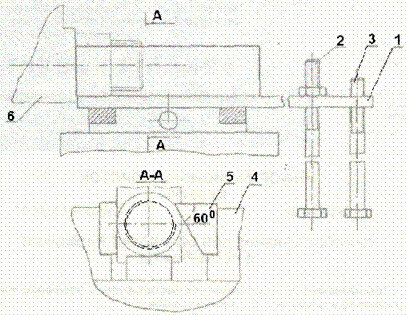

Рис. Приспособление для обработки тройников и четверников. |
|
Преимущества перед известными аналогами Внедрение приспособления позволило повысить производительность труда и качество обработки деталей в сравнении с обработкой в универсальной делительной головке с поджатием дополнительным центром |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 25-30% повысилась производительность труда. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 27.06.2005 |
