Номер 04-014-05 |
|||
|
Наименование проекта Резцедержатель для долбежного станка |
|||
|
Назначение Использование в качестве резцов на долбежных станках инструментальных материалов, списываемых в результате полного износа, протяжек. |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка |
|||
|
Описание
Результат выполнения конструкторской разработки. Резцедержатели (см. рисунок) двух видов (эскизы №1 и №2) имеют сборную конструкцию и состоят из оснований 1 и пластин 2. В основаниях 1 габаритами 120х21х20 мм выполнены на всю длину прямоугольный размерами 15,5х6 мм и треугольный размерами 17х8,5 мм с углом при вершине 90 0 пазы и скос под угол 3 0 на противоположной поверхности. Пластины 2 габаритами 120х21х17 мм имеют на всю длину прямоугольный размерами 15,5х8 мм и аналогичный основанию треугольный паз. Все детали резцедержателей изготавливаются из стали марки 40Х ГОСТ 4543 с термообработкой до твердостиhrc=44ч48 единиц. Заточенный в необходимые для обработки конкретных заготовок деталей линейные и угловые размеры резец базируется в паз основания и прижимается сверху пластиной. Резцедержатель в сборе с резцом фиксируется на откидной доске долбяка долбежного станка. Производится обработка наружных или внутренних поверхностей заготовок деталей самых различных конфигураций.

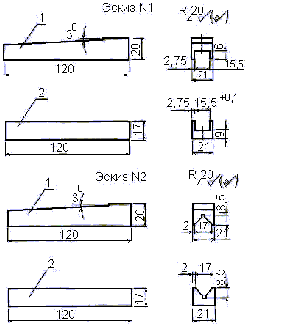

Рис. Резцедержатель для долбежного станка. |
|||
|
Преимущества перед известными аналогами Снижение затрат на изготовление специального режущего инструмента. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект В1.5-2 раза сокращены трудозатраты. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 04.04.2005 |
