Номер 04-013-05 |
|||
|
Наименование проекта Модернизация резцедержателей зубострогального станка |
|||
|
Назначение Экономия инструментальных материалов зубострогальных резцов при обработке зубьев конических шестерен на станке модели 5С276П. |
|||
|
Рекомендуемая область применения Машиностроение и металлообработка |
|||
|
Описание Результат выполнения конструкторской разработки. Модернизация (см. рисунок) заключается в увеличении длины пазов резцедержателей с межцентрового расстояния 21 мм (размер в скобках) до 26 мм одного паза и 29 мм - другого и изготовлении новых планок, взамен существующих, габаритными размерами 77х20х10 мм с радиусами по торцам величиной 10 мм и тремя отверстиями диаметром 12,5 мм. Увеличение длины пазов резцедержателей, изготовленных из стали марки Х12МФ1 и термообработанных до твердостиhrc=58ч60 единиц, производится выжиганием на электроэрозионном станке; планки изготавливаются из стали марки 40Х ГОСТ4543 с термообработкой до твердостиhrc=44ч48 единиц. Зубострогальные резцы типа 3 по ГОСТ 5392 устанавливаются резцедержатели суппортов станка, настраиваются по длине, в зависимости от параметров подлежащих обработке деталей, в полном соответствии с требованиями паспорта на станок и закрепляются в них двумя штатными болтами диаметром М12. Производится строжка зубьев конических шестерен. Резцы в процессе эксплуатации затачиваются только по мере затупления.

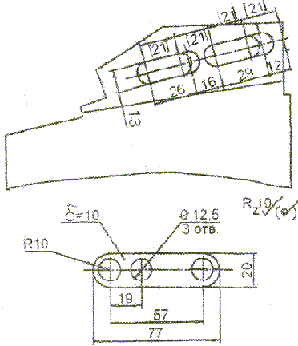

Рис. Модернизация резцедержателей зубострогального станка. |
|||
|
Преимущества перед известными аналогами Экономия инструментальных материалов резцов за счет исключения дополнительных переточек при настройке на заданную длину обработки и полного использования длины самих резцов |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект На 25-35% достигнута экономия материалов, в 1,5 раза сокращены трудозатраты. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 04.04.2005 |
