Результат выполнения конструкторской разработки.

Режущий и вспомогательный инструмент (см. рисунок) представляет собой торцевую фрезу 1 с механическим креплением многогранных неперетачиваемых твердосплавных пластин диаметром 300 мм, изготовленную на предприятии для станков мод.w-200h, с представленной доработкой, и специальный шомпол 2. Доработка фрезы заключается в расточке отверстия диаметром 50Н9 по центру корпуса и обнижения диаметром 221,4 мм на глубину 12 мм по торцу корпуса и фрезерования паза длиной 232,4 мм, шириной 25,4 мм на глубину 26 мм. Специальный шомпол длиной 565 мм имеет бурт диаметром 70 мм на длине 10 мм, цилиндрический участок диаметром 50h9 на длине 40 мм, по радиусу величиной 5 мм переходящий в диаметр 24 мм с резьбой диаметром М24 на длине 90 мм. Шомпол изготавливается из стали марки 40Х ГОСТ 4543 с термообработкой до твердостиhrc=44ч48 единиц.

На шпиндель станка устанавливается угловая головка типаifw-2aдля фрезерования плоскостей, параллельных оси шпинделя станка, сухари и фланец шпинделя головки входят в обнижение и паз торцовой фрезы, специальный шомпол проходит через центральное отверстие корпуса фрезы, отверстие шпинделя головки и через шайбу гайкой фиксирует положение фрезы на угловой головке. Поворотом угловой головки устанавливается положение фрезы для обработки вертикальной поверхности заготовки «Станины клети», по окончании обработки, поворотом угловой головки на угол 180 ⁰, устанавливается положение фрезы для обработки второй вертикальной поверхности.

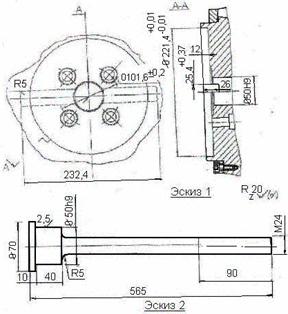

Рис. Режущий и вспомогательный инструмент

для обработки станины клетки.
