ИННОВАЦИИ БИЗНЕСУ

Результат выполнения конструкторской разработки.

Изобретение относится к порошковой металлургии, в частности, к составам шихты для получения пористого проницаемого материала методом самораспространяющегося высокотемпературного синтеза (СВС), применяемого для изготовления фильтрующих элементов, пламегасителей, аэраторов и других пористых изделий.

Сущность изобретения заключается в том, что известная шихта для получения пористого проницаемого материала, содержащая железную окалину и алюминий, дополнительно содержит оксид кремния и ферросилиций ФС-70 при следующем соотношении компонентов, мас.%:

Железная окалина - 39 - 42

Оксид кремния - 41 - 43

Ферросилиций ФС-70 - 1 - 5

Алюминий - остальное.

Техническим результатом является увеличение устойчивости к динамическим и статическим нагрузкам изделий, изготовленных на основе получаемого пористого проницаемого материала, снижение материалоемкости этих изделий при жестких технологических требованиях к прочности, расширение сферы применения получаемого пористого проницаемого материала, а также уменьшение дефицитности исходных компонентов шихты вследствие введения оксида кремния и ферросилиция ФС-70.

Это обусловлено повышением механической прочности пористого проницаемого материала, так как при введении в шихту оксида кремния в количестве 41-43 мас.% и ферросилиция ФС-70 в количестве 1-5%, содержащего 25-30 мас.% железа и 70-75мас.% кремния, осуществляется легирование железа кремнием.

Введение в шихту порошкового ферросилиция ФС-70, ГОСТ 1415-78, в количестве 1-5 мас.% повышает температуру горения, что влечет за собой увеличение объема жидкой фазы, значительное повышение механической прочности и увеличение среднего размера пор. Увеличение механической прочности расширяет сферу применения изделий из получаемого пористого проницаемого материала и повышает их устойчивость к динамическим и статическим нагрузкам, т.е. эти изделия могут быть использованы не только при статическом нагружении, но и при вибрации даже крупногабаритных тонкостенных фильтрующих элементов, а также обеспечивает снижение материалоемкости, например, вследствие использования тонкостенных фильтрующих элементов вместо толстостенных при технологических требованиях к необходимой прочности фильтрующих элементов.

Увеличение среднего размера пор приводит к снижению гидравлического сопротивления синтезируемого пористого материала при течении через его структуру различных сред и в результате - к расширению сферы применения пористого проницаемого материала на основе предлагаемой шихты при использовании в качестве фильтрующих материалов, носителей катализаторов, аэраторов и пр.

Выбранные соотношения железной окалины, оксида кремния и ферросилиция ФС-70 обусловлены концентрационными пределами в системе fe-al-si, за рамками которых образование интерметаллида не происходит, а реакция СВС самопроизвольно прекращается (при введении железной окалины более 42 мас.%, оксида кремния - более 43 мас.%, ферросилиция - более 5 мас.%) или не происходит образования пористого материала ввиду сплошного эаплавления (при введении железной окалины менее 39 мас.%, оксида кремния - менее 41 мас.% и ферросилиция - менее 5 мас.%).

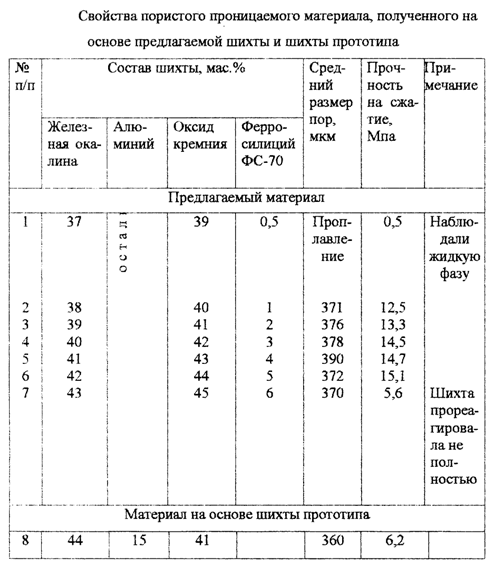

Изобретение поясняется таблицей, на которой приведены свойства пористого проницаемого материала, полученного на основе предлагаемой шихты и шихты-прототипа.

Изобретение иллюстрируется следующим примером.

Для экспериментальной проверки заявляемого технического решения были приготовлены образцы шихты различного состава согласно изобретению, а также

образец шихты-прототипа.

Для изготовления образцов использовались порошок железной окалины стали 18Х2Н4МА, порошок оксида кремния ГОСТ 9077-82, ферросилиций ФС-70 ГОСТ 1415-78, содержащий 70-75 мас.% кремния и 20-25 мас.% железа.

Компоненты дозировались в заданных соотношениях на аналитических весах с точностью до 0,001 г и смешивались всухую в лабораторном смесителе типа "пьяная бочка" партиями по 200 г в течение 1 ч. Приготовленная шихта засыпалась в металлические формы и после инициирования реакции СВС компонентов получали образцы пористого проницаемого материала, которые в дальнейшем использовались для испытаний.

Образцы для испытаний механической прочности на сжатие имели вид цилиндра с диаметром 50 мм и с высотой 50 мм. Результаты испытаний приведены в таблице. Как следует из данных таблицы, шихта с заявленным составом компонентов обеспечивает получение пористого проницаемого материала с более высокой механической прочностью (на 21-23% и выше) по сравнению с прототипом и позволяет увеличивать средний размер пор в синтезируемом материале на 2,5% по сравнению с прототипом.

Таким образом, использование предлагаемой шихты по сравнению с применением шихты-прототипа позволяет увеличить устойчивость к динамическим и статическим нагрузкам изделий, изготовленных на основе полученного пористого проницаемого материала, снизить материалоемкость этих изделий и расширить сферу применения полученного пористого проницаемого материала, что обусловлено повышением механической прочности и среднего размера пор синтезируемого материала, а также уменьшить дефицитность исходных компонентов шихты.
