Результат выполнения конструкторской разработки.

Изобретение относится к экспериментальной гидродинамике импульсных дисперсных потоков и может быть использовано в двигателестроении для оценки скорости топливо-воздушной струи при впрыске топлива.

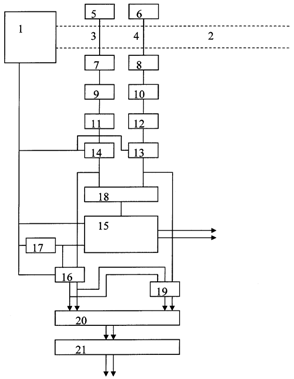

Предлагаемое изобретение поясняется чертежом, на котором изображена схема устройства для определения скорости импульсного потока распыленной жидкости.

Устройство для определения скорости импульсного потока распыленной жидкости содержит генератор 1 импульсного потока распыленной жидкости, вырабатывающий импульсный поток распыленной жидкости 2, с сечениями 3 и 4, последовательно размещенные источники светового излучения 5 и 6 для пропускания последнего через сечения 3 и 4 импульсного потока распыленной жидкости, оппозитные источникам светового излучения 5 и 6 оптические системы 7 и 8, фокусирующие световое излучение на фоточувствительную поверхность фотодатчиков 9 и 10, блоки логарифматоров 11 и 12, первый и второй блоки интегрирования 13 и 14. Выходы фотодатчиков 9 и 10 соединены со входами блоков логарифматоров 11 и 12, выходы которых подключены ко входам первого и второго блоков интегрирования 13 и 14 соответственно. Другие входы первого и второго блоков интегрирования 13 и 14 связаны с выходом генератора 1 импульсного потока распыленной жидкости.

Устройство также содержит первый запоминающий блок 15, второй запоминающий блок 16, генератор 17 тактовых импульсов, блок 18 разности сигналов, блок n компараторов 19, содержащий n штук компараторов, блок n таймеров 20, содержащий n штук таймеров, и блок n делителей 21, содержащий n штук делителей. Каждый из запоминающих блоков 15, 16 имеет n ячеек памяти.

Входы блока 18 разности сигналов подключены к выходам блоков интегрирования 13 и 14. Первый вход первого запоминающего блока 15 соединен с выходом блока 18 разности сигналов, а второй вход первого запоминающего блока 15 связан с выходом генератора 1 импульсного потока распыленной жидкости. Первый вход второго запоминающего блока 16 подключен к выходу второго блока интегрирования 14, а второй вход второго запоминающего блока 16 связан с выходом генератора 1 импульсного потока распыленной жидкости. Вход генератора 17 тактовых импульсов подсоединен к выходу генератора 1 импульсного потока распыленной жидкости, а выход генератора 17 тактовых импульсов подключен к третьему входу первого запоминающего блока 15 и к третьему входу второго запоминающего блока 16. Первый вход блока n компараторов 19 соединен с выходом первого блока интегрирования 13, а выходы блока n компараторов 19 подключены к входам блока n таймеров 20. Выходы блока n таймеров 20 подсоединены к входам блока n делителей 21. При этом выходы второго запоминающего блока 16 связаны с остальными входами блока n компараторов 19 и с остальными входами блока n таймеров 20.

Импульсный поток распыленной жидкости 2, вырабатываемый генератором 1 импульсного потока распыленной жидкости, пронизывается в двух сечениях 3 и 4 световым излучением от источников светового излучения 5 и 6. Генератор 1 импульсного потока распыленной жидкости в момент начала вырабатывания потока 2 обнуляет блоки интегрирования 13, 14, запоминающие блоки 15, 16 и запускает генератор 17 тактовых импульсов. Оптическими системами 7 и 8 световое излучение, прошедшее через импульсный поток распыленной жидкости 2, фокусируется на фоточувствительные поверхности фотодатчиков 9 и 10, с выходов которых через блоки логарифматоров 11 и 12 сигналы поступают на входы блоков интегрирования 13 и 14. В блоке 18 разности сигналов определяется значение разности сигналов с выходов блоков интегрирования 13 и 14, которое запоминается в каждой последующей ячейке памяти запоминающего блока 15 с каждым тактовым импульсом, поступающим от генератора 17. Аналогично функционирует второй запоминающий блок 16. По каждому тактовому импульсу от генератора 17 запоминается в каждой последующей ячейке памяти второго запоминающего блока 16 значение сигнала с выхода блока интегрирования 13. Сигналы на выходах второго запоминающего блока 16 служат порогами срабатывания блока n компараторов 19, сравнивающих запомненные сигналы со второго запоминающего блока 16 с сигналами блока интегрирования 13, в каждый тактовый импульс от генератора 17. Одновременно сигналами с выхода второго запоминающего блока 16 запускается n штук таймеров блока n таймеров 20, а сигналами с выходов блока n компараторов 19 прекращается работа n штук таймеров блока n таймеров 20. Выходные данные, полученные от n таймеров блока 20, обрабатываются в блоке n делителей 21, состоящем из n делителей, на выходах которого находятся данные, соответствующие скорости импульсного потока распыленной жидкости между двумя сечениями 3 и 4, определенной для каждого такта времени дискретизации. Выходные данные с каждой ячейки памяти первого запоминающего блока 15 соответствуют массе импульсного потока распыленной жидкости между сечениями в каждый такт времени дискретизации.

Таким образом, предлагаемое изобретение обеспечивает объективное определение скорости между сечениями импульсного потока распыленной жидкости для множества моментов времени транспортировки импульсного потока распыленной жидкости, общее число которых определяется отношением времени транспортировки импульсного потока распыленной жидкости к заданной величине времени дискретизации.
