Номер

02-086-05

Наименование проекта

Почвообрабатывающее орудие

Назначение

Для рыхления почвы.

Рекомендуемая область применения

Сельскохозяйственное машиностроение

Описание

Результат выполнения технологической разработки.

Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано в конструкциях тяжелых культиваторов и сеялках-культиваторах.

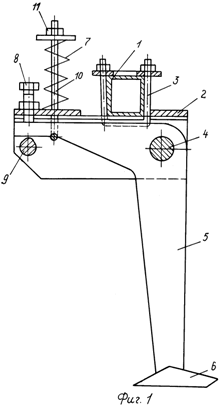

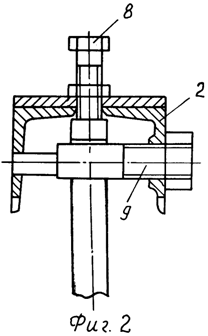

Предлагаемое изобретение поясняется чертежами, где на фиг.1 изображено соединение корпуса почвообрабатывающего орудия с Г-образной стойкой; на фиг.2 - вид на винт ограничения поворота почвообрабатывающего орудия.

Почвообрабатывающее орудие содержит раму 1 с жестко прикрепленным корпусом 2 с помощью, например, стремянок 3. На корпусе 2 шарнирно установлена на оси 4 Г-образная стойка 5 с жестко закрепленной стрельчатой лапой 6 и размещен упругий элемент 7. Почвообрабатывающее орудие содержит также регулировочный болт 8 и винт ограничения поворота 9. Упругий элемент 7, размещенный на корпусе 2 между регулировочным болтом 8 и рамой 1, выполнен в виде двух цилиндрических пружин, укрепленных нижними концами на корпусе 2 и связанных скобой 10, охватывающей горизонтальное плечо Г-образной стойки 5 и имеющей на концах крепежные элементы 11, в частности гайки. Регулировочный болт 8 жестко зафиксирован на корпусе 2 с возможностью взаимодействия с верхней поверхностью горизонтального плеча Г-образной стойки 5. Винт ограничения поворота 9 в виде кулачка установлен в корпусе 2 с возможностью съема при обработки каменистых почв и возможностью контактирования с нижней поверхностью горизонтального плеча Г-образной стойки 5 при обработки обычных почв.

Почвообрабатывающее орудие работает следующим образом. Постоянная глубина хода стрельчатой лапы почвообрабатывающего орудия определяет качество обработки почвы и обеспечивается тем, что при обработке обычных легких почв режущие кромки стрельчатой лапы должны занимать горизонтальное положение, а при обработке обычных тяжелых почв задние концы режущих кромок стрельчатой лапы должны быть подняты не более чем на 15...20 мм (см. Скоростная сельскохозяйственная техника. Альбом-справочник. - М.: Россельхозиздат, 1977, с.187).

Для достижения этого перед началом работы осуществляется установка в горизонтальное положение режущих кромок стрельчатой лапы 6 с помощью настройки регулировочного болта 8 и крепежных элементов 11. При обработке каменистых почв винт ограничения поворота 9 в виде кулачка снимается с корпуса 2. Упругий элемент 7, выполненный в виде двух цилиндрических пружин, рассчитывается таким образом, чтобы позволить обойти препятствие высотой, равной максимальной глубине обработке почвы Во время движения почвообрабатывающего орудия шарнирно установленная на оси 4 Г-образная стойка 5, встречая препятствие, начинает отходить назад (по ходу движения почвообрабатывающего орудия), нагружая горизонтальным плечом через скобу 10 упругий элемент 7 до тех пор, пока препятствие не будет преодолено. После чего под действием упругого элемента 7 Г-образная стойка 5 с жестко закрепленной стрельчатой лапой 6 возвращается в исходное состояние, при этом режущие кромки стрельчатой лапы 6 принимают горизонтальное положение. При переходе к обработке обычных почв винт ограничения поворота 9 в виде кулачка устанавливается в корпусе 2. Во время работы по мере увеличения сопротивления почвы шарнирно установленная на корпусе 2 Г-образная стойка 5 с жестко закрепленной стрельчатой лапой 6 начинает отходить назад (по ходу движения почвообрабатывающего орудия), нагружая горизонтальным плечом через скобу 10 упругий элемент 7 до соприкосновения винта ограничения поворота 9 в виде кулачка с нижней поверхностью горизонтального плеча Г-образной стойки 5, прекращая отход последней. Поворот винта ограничения поворота 9 в виде кулачка обеспечивает разницу высот передних и задних режущих кромок стрельчатой лапы 6 в пределах 15...20 мм. По мере уменьшения сопротивления почвы уменьшается нагрузка на упругий элемент 7, который возвращает режущие кромки стрельчатой лапы 6 в горизонтальное положение.

Таким образом, использование предлагаемого изобретения позволяет расширить область применения почвообрабатывающего орудия при обеспечении высокого качества обработки каменистых и обычных почв и облегчить условия эксплуатации почвообрабатывающего орудия.

Преимущества перед известными аналогами

Повышение качества обработки каменистых почв, расширение функциональных возможностей орудия

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости на 30 %.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.11.2005
