Результат выполнения конструкторской разработки.

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для временной консервации и подсушки семян.

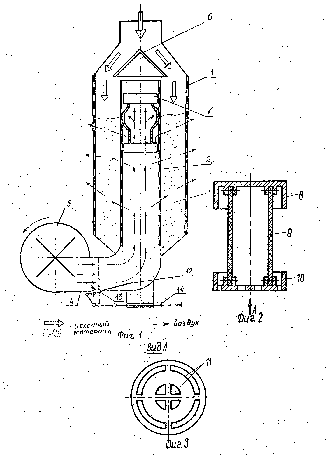

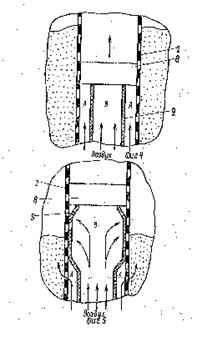

На фиг.1 изображен бункер активного вентилирования, вид сбоку в разрезе по вертикальной оси; на фиг. 2 и 3 - воздушный клапан бункера; на фиг. 4 - размещение воздушного клапана в момент запуска вентилятора; на фиг. 5 - воздушный клапан в крайнем рабочем положении.

Бункер активного вентилирования содержит наружный 1 и внутренний 2 перфорированные цилиндры. Сушильная камера 3 представляет собой кольцевое пространство между двумя перфорированными цилиндрами - внутренним и наружным. Внутренний цилиндр 2 через воздуховод 4 связан с нагнетающим вентилятором 5. В верхней части перфорированных цилиндров 1 и 2 установлен конусообразный направитель 6. Внутри перфорированного цилиндра 2 установлен воздушный клапан 7, состоящий из поршня 8, юбки 9 и направляющего кольца 10 с центрическими пазами 11. Внутри воздуховода 4 установлена заслонка 12, которая через шарнир 13 связана со шлюзовым затвором 14.

Работа предлагаемого устройства происходит следующим образом.

Заполняют исходным материалом, имеющим влажность выше базисной, сушильную камеру 3, т.е. пространство между внутренним 2 и внешним 1 перфорированными цилиндрами. Для более равномерного заполнения сушильной камеры 3 в верхней части бункера активного вентилирования установлен конусообразный направитель 6. При заполнении шлюзовой затвор 14 закрыт, а связанная с ним через шарнир 13 заслонка 12 находится в горизонтальном положении (открытое положение). Запускают вентилятор 5 и наружный воздух (можно использовать и подогретый воздух, тогда необходима установка дополнительно электроподогревателя) поступает по внутренне му цилиндру 2 под воздушный клапан 7 (до момента включения он находится в нижнейчасти внутреннего перфорированного ци­линдра 2). Воздушный клапан 7 начинает свое движение вверх, т.е. воздух равномер­но давит на внутреннюю поверхность пор­шня, проходя через концентрические лазы 11 направляющего кольца 10. Давление воз­ духа в кольцевой полости А (образована по­верхностью внутреннего перфорированного цилиндра 2 и наружной поверхности юбки 9) и в полости В (внутренняя часть юбки 9) оди­ наково, т.к. воздух не проходит через слой материала. В этом случае деформации юбки 9 не происходит, т.е. юбка (а выполнена она из эластичного материала) сохраняет форму цилиндра. Ввиду равенства давления возду­ ха в полостях А и В и невозможности выходавоздуха в зону расположения материала (прохода через перфорированные отвер­стия) поршень поднимает вверх по внутрен­нему перфорированному цилиндру 2. Как только нижняя часть поршня 8 поднимется выше уровня материала в сушильной каме­ре, то воздух беспрепятственно начинаетвыходить из полости А через отверстиявнутреннего перфорированного Цилиндра 2. Давление в верхней части полости А (на уровне материала) падает, т.к. воздух выхо­дит через отверстия с большой скоростью.За счет большего давления воздуха в поло­сти В верхняя часть эластичной юбки 9 при­ жимается к поверхности внутреннего перфорированного цилиндра 2. Так как эла­ стичный материал юбки имеет большой ко­эффициент трения (резина и т.д.), то 6 какой-то момент воздушный клапан останавливается и воздух начинает проходитьчерез отверстия внутреннего перфориро­ванного цилиндра 2 по всей его высоте, про­ ходит через слой засыпанного материала ивыходит наружу через отверстия перфори­рованного цилиндра 1. При проходе воздухачерез материал происходит процесс сушки.Исходя из выше сказанного, можно заклю­чать, что установка воздушного клапана от­носительно уровня материала происходитавтоматически, что позволяет исключитьмеханизм ручной установки клапана, а, сле­довательно, увеличить надежность работыустройства.

При выгрузке материала в полном егообъёме или частично производят открытиешлюзового затвора 14, но так как последний связан через шарнир 13 с заслонкой 12 воз духовода, то происходит поворот заслонки 12 до вертикального положения (перекрыва­ ется сечение воздуховода). Подача воздуха под воздушный клапан 7 прекращается. При этом давление в полостях А и В выравнива­ется, и ввиду эластичности юбки 9 она отхо­ дит от стенок внутреннего перфорированного цилиндра 2 и восстанавливает свою перво­ начальную цилиндрическую форму. Под действием силы тяжести воздушный кла­пан 7 опускается вниз по внутреннему перфорированному цилиндру 2. После окончания выгрузки высушенного материа­ла из сушильной камеры 3 закрывается шлюзовой затвор 14, а через шарнир 13 производится и поворот заслонки 12 до го­ ризонтального ее положения -(воздуховод открыт) и воздух от вентилятора начинает поступать под воздушный клапан 7 и процесс повторяется.

Связь шлюзного затвора 14 с заслонкой 12 позволяет повысить надёжность работы вентилятора в период запуска и устанавли­вать на вентиляторе 5 электродвигатель меньшей мощности. Объясняется это тем, что в случае малой мощности электродвига­теля вентилятора и с целью уменьшения пу­ скового момента открывают шлюзовой затвор (при этом заслонка 12 перекрывает воздуховод 4, занимая вертикальное поло­ жение) и производят очень легко запуск электродвигателя вентилятора 5. После это­го закрывают шлюзовой затвор 14 (заслонка 12 переходит в горизонтальное положение, воздуховод открыт) и производят загрузку исходного материала в сушильную камеру 3 и воздушный клапан 7 начинает движение вверх до верхней границы материала.
