Номер 02-082-05 |
||||||
Наименование проекта Штанговый культиватор |
||||||
Назначение Для культивации паровых полей |
||||||
Рекомендуемая область применения Почвообрабатывающие машины |
||||||
Описание

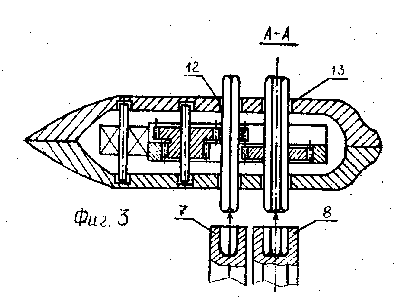

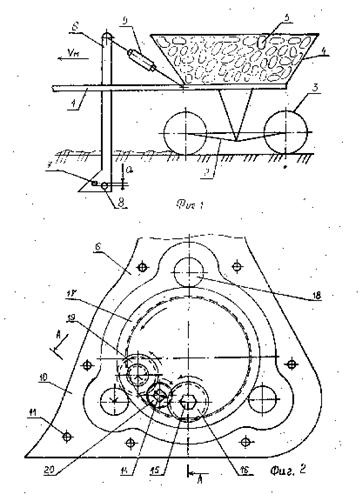

Результат выполнения конструкторской разработки. Изобретение относится к сельскохозяйственным почвообрабатывающим машинам для культивации паровых полей. Культиватор снабжен дополнительнойштангой, выполненной шестигранной, причем механизм привода квадратной штангивыполнен в виде планетарного редуктора, ашестигранная штанга расположена в редукторе, при этом ось штанги шестигранника установлена ниже оси квадратной штангина величину, ^|вную половине ее ширины. Кроме того, рама снабжена, установленными на ней за штангой двумя балансирными тележками. На фиг, 1 схематично изображен штанговый культиватор; на фиг, 2 - привод рабочей квадратной штанги; на фиг. 3 - разрез А-А на фиг. 2. Культиватор содержит раму 1, опирающуюся на середину двух балансирных подвесок 2 с опорными колесами 3. В верхней части рамы 1 располагается ящик 4 с балластом 5. В передней части рамы 1 крепится два кронштейна б с квадратной штангой 7 и приводной шестигранной штангой 8. Изменение положения кронштейна 6 обеспечивается винтовым регулятором 9. Механизм привода рабочей квадратнойштанги 7 (выполнен в виде планетарного редуктора) состоит (фиг. 2 и 3) из корпуса 10, скрепленного болтами 11 и выполненного за одно целое с кронштейнами 6. В корпусе 10 на подшипниках 12 и 13 устанавливаются валы: квадратный 14 и шестигранный 15. На валу 15 размещена шестерня 16, которая находится в зацеплении с коронной шестерней 17, опирающейся на опоры 18, и может по ним прокатываться. Шестерня 17 находится в зацеплении с блоком шестерен 19 посредством венца ее малого диаметра. Венец большего диаметра блока шестерен 19 находится в зацеплении с шестерней 20, размещенной на квадратном валу 14. На валы 14 и 15 насаживаются рабочая квадратная штанга 7 и приводная шестигранная штанга 8. Культиватор работает следующим обра зом. Заглубление рабочего органа происходит под воздействием силы тяжести ящика4 с балластом 5. Усилие, необходимое для заглубления рабочего органа, зависит от глубины хода приводной штанги 8. При дви жении агрегата за счет силы давления нижних слоев почвы и сил трения происходитвращение приводной шестигранной штанги 8. Вращение штанги 8 передается через планетарный редуктор (шестерни 16, 17, 19 и 20) на рабочую квадратную штангу 7. При чем направление вращения и частота вращения штанги 7 за счет передаточного отношения изменяются. Вращаясь в противоположном движению агрегата направлении, рабочая квадратная штанга .7 рыхлит почву, отрывает корни растений и перебрасывает их за приводную шестигранную штангу 8. Это позволяет легко заглубляться рабочему органу в почву под давлением ящика 4 с балластом 5, установленного на раме 1 культиватора. Шестерни планетарного редуктора защищены от попадания абразивных частиц почвы корпусом 10 механизма привода, пе редняя часть которого выполнена в видесошника. Изменение угла наклона кронштейна 6 при помощи винтового регулятора 9 способствует изменению степени уплотне ния нижнего слоя почвы. Все это позволитзначительно повысить надежность привода.Кроме того, надежность работы квадратной штанги 7 повышена за счет применения в качестве опор двух балансирных тележек 2 с опорными колесами 3. Обусловлено это тем, что в случае чрезмерного заглубленияштанги возрастает нагрузка на штангу и еепривод, а при уменьшении глубины хода штанги падает нагрузка на нее. В результа те копирования рельефа почвы и за счеттого, что рама 1 опирается на середину двух балансирных тележек 2, обеспечивается рав номерная, глубина хода, а последнее обеспечивает повышение надежности работы квадратной штанги и ее привода. Ось приводной шестигранной штангинаходится ниже оси квадратной штанги навеличину а, равную половине ширины квадратной штанги. Это позволяет обеспечивать устойчивое вращение шестигранной штанги, так как почва на ее верхнюю часть невоздействует (она находится за рабочейштангой), а воздействует на нижнюю часть шестигранной штанги и вращает ее против часовой стрелки с угловой скоростью а). Этопростое и надежное устройство исключаетприменение ненадежного в работе цепочного привода.
|
||||||
Преимущества перед известными аналогами Повышение надежности работы |
||||||
Стадия освоения Внедрено в производство |
||||||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
||||||
Технико-экономический эффект Годовой экономический эффект 50 тыс. руб. |
||||||
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
Дата поступления материала 14.11.2005 |
