Результат выполнения конструкторской разработки.

Изобретение относится к сельскохозяйственному машиностроению, а именно к ус­тройствам для высева семянсельскохозяйственных культур.

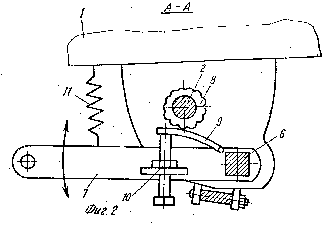

На фиг. 1 дан вибрационный высевающий аппарат, общий вид; на фиг, 2 - сечение А - А на фиг. 1.

Высевающий аппарат состоит из бункера 1, вала 2 с жестко закрепленными на нем катушками 3. С одной стороны катушки на валу 2 крепится муфта 4.

В нижней части высевающего аппаратанаходится подпружиненный клапан 5, за­крепленный на валу клапана 6. Вал клапана 6 является общим для всех высевающих аппаратов и имеет рычаг регулировки 7 зазора между клапаном и катушкой. Виброприводвысевающего аппарата включает в себя втулку 8. с равномерно расположенными на ее поверхности выступами, закрепленную на валу 2. На одном конце рычага регулировки 7, шарнирно крепится один край изогнутой пластины 9. На этом же рычаге регулировки 7 крепится механизм регулировки 10, с кото рым контактирует другой конец пластины. Надругом конце рычага регулировки крепится пружина 11, связывающая рычаг с бункером выпускной стороной пластина 9 взаимодей­ствует с втулкой 8.

Устройство работает следующим образом.

Исходный семенной материал засыпается в бункер 1. При вращении вала 2, а следовательно, и самой катушки 3 желобки катушки увлекают семена и направляют их в зазор между катушкой 3 и подпружиненным клапаном 5. Благодаря тому, что клапан 5 колеблется с малой амплитудой и большой частотой (интенсивное вибрационное воздействие), весь слой семян между клапаном 5 и катушкой 3 находится в активном состо янии, т. е. все слои частиц движутся за счетсил трения и сцепления между собой и за счет того, что при вибрациях клапана 5 у нижних слоев сила трения семян о поверхность клапана ослабевает, Все это ведет к равномерному истечению материала за счет устранения "мертвой зоны". При вращении втулка 8 набегает своими выступами на выпуклую поверхность изогнутой пластины 9. Пластина перемещается вниз, поворачивая при этом рычаг регулировки 7 зазора между клапаном и катушкой и поворачивая против часовой стрелки на некоторый угол а вал 6 с клапаном 5. После того как выступ втулки 8 сойдет с поверхности изогнутой пластины, последняя вместе с рычагом 7 под действием пружины 11 вернется в верхнее положе ние. Размах колебаний, а следовательно, и амплитуда зависят от размера выступа втулки 8, а частота вибрации - от числа выступов на втулке 8 и ее оборотов. Величина зазора между клапаном 5 и катушкой 3 регулируется болтом механизма регулировки 10 при высеве других культур.

Так как в процессе работы норму высеваизменяют длиной катушек 3, то в предлагаемом устройстве рифления шестерня крепится на валике катушек 3 между высевающими аппаратами.
