Результат выполнения конструкторской разработки.

Изобретение относится к устройствам для включения и выключения погружногонасоса при достижении уровня воды в водо­напорной башне соответственно нижнейили верхней отметки без участия человека.

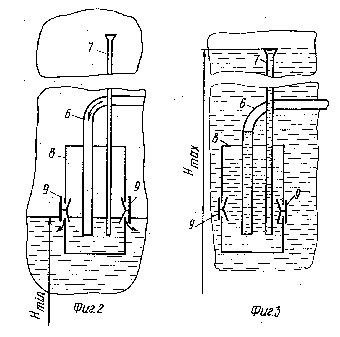

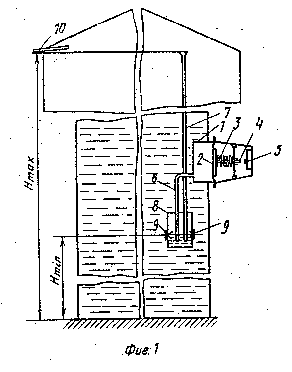

На фиг. 1 дан регулятор, общий вид; нафиг. 2 и 3 - фрагменты работы регулятора.

Регулятор уровня содержит мембранную камеру 1 с мембраной 2, снабженной пружиной 3 и подвижным контактом 4, уста новленным с возможностью контакта с пе­реключателем 5 насоса; закрепленным на корпусе мембранной камеры 1 по ходу движения контакта 4. Мембранная камера 1 установлена вне контролируемого объемаводонапорной башни.

Регулятор содержит Г-образную пьезо­метрическую трубу 6, выход которой связан с камерой 1 и закреплен на ее торцовой части.

Регулятор содержит дополнительнуюпьезометрическую трубу 7, нижний вход ко­ торой установлен на уровне нижнего входа Г-образной пьезометрической трубы 6, а верхний - на отметке максимального уровня в башне.

Регулятор уровня содержит герметич­ную камеру 8 с клапанным узлом 9, в кото­рой заключены нижние входы обеих пьезометрических труб б и 7..Верхний конец трубы 7 установлен ниже уровня сливной трубы 10, закрепленной в верхней части во­ донапорной башни.

Работа регулятора осуществляется сле дующим образом.

При увеличении уровня воды в водона­порной башне увеличивается давление во­ды на клапаны 9, они прижимаются к отверстиям герметичной камеры 8, тем са мым прекращается доступ воды вовнутрь камеры 8. Нижние входы Г-образной пьезометрической трубы 6 и дополнительной пье­зометрической трубы 7 находятся в воде камеры 8. Обеспечивается это тем, что кла панный узел располагается выше нижних входов пьезометрических труб 6 и 7. Благо­ даря этому, даже в самые сильные морозы,не произойдет обледенения внутренних стенок пьезометрических труб 6 и 7, что обеспечивает надежную работу регулятора.

Уровень воды, постепенно увеличива­ясь, достигает верхнего входа дополнитель­ной пьезометрической трубы 7. Вода попадает внутрь трубы 7 и заполняет внутреннюю полость камеры 8, увеличивая уро­вень воды и давления в ней (фиг. 3). Воздухом вода вытесняется в нижний вход Г-образной пьезометрической трубы 6. За счет увеличения давления воздуха мембрана 2 преодолеет сопротивление пружины 3 и сжимает ее. Подвижный контакт 4 надавит на переключатель 5, который отключает на­ сос. Момент отключения насоса совпадает с верхним уровнем воды в водонапорной башне, Благодаря тому, что верхний вход дополнительной пьезометрической трубы 7 расположен ниже сливной трубы 10, отклю чение погружного насоса обязательно на­ступит раньше того момента, когда уровень воды достиг бы сливной трубы 10.

Таким образом, установка дополнительной пьезометрической трубы 7 позволяет независимо от температуры воздуха в зимний период четко выдерживать верхний уро­вень, что очень важно.

При заборе воды из башни уровень по­степенно уменьшается и, как только достиг­нет уровня отверстий (или центраклапанного узла) камеры 8, сжатый воздух вытесняет воду из Г-образной трубы 6. Дав­ ление воды со стороны башни на клапаны уменьшается. Клапанный узел 9 открывает ся под давлением воды, находящейся внут­ри камеры 8 и в трубах 6 и 7. Вода из камеры 8 выходит в полость водонапорной башни (фиг. 2). Выйдет и вода из трубы 7. Давление воздуха на мембрану резко снижается ипружина разжимается, вернув мембрану впервоначальное положение. Подвижный контакт 4 отойдет от переключателя 5, кото­ рый включит погружной насос. Минималь­ный уровень воды совпадает с центромклапанного узла. Насос, подавая воду вбашню, увеличивает уровень воды в ней, цикл заполнения повторяется.
