Номер 02-075-05 |
|||||||||
Наименование проекта Зенкер |
|||||||||
Назначение Может быть использовано при обработке отверстий инструментом, оснащенным многогранными пластинами. |
|||||||||
Рекомендуемая область применения Металлообработка. |
|||||||||

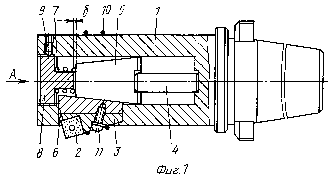

Описание Результат выполнения конструкторской разработки. Изобретение относится к металлообработке и может быть использовано при обработке отверстий инструментом, оснащенным многогранными пластинами. Изобретение поясняется чертежом, на котором на фиг. 1 представлен предлагаемый зенкер; на фиг. 2 - вид со стороны режущих пластин. Зенкер содержит корпус 1 с отверстием, расположенным вдоль продольной оси, и режущие пластины 2, закрепленные на державках 3. При этом он снабжен вставкой 4 из материала с высоким коэффициентом линейного расширения, в частности, нитинола. Один конец вставки 4 контактирует с корпусом 1, например, посредством паза, а другой - тоже посредством паза взаимодействует с торцом введенного в устройство конического клина 5, установленного с возможностью осевого перемещения. Конический клин 5 боковой конический поверхностью взаимодействует с внутренними поверхностями введенных в устройство клиньев 6, а другим торцом с пружиной 7. Для стопорения запорного элемента 8 служит винт 9. Наружные поверхности державок 3 охвачены упругим элементом 10, для взаимодействия клиньев 6 с коническим клином 5. Для прижима режущих пластин 2 служит винт 11, расположенный под острым углом к оси зенкера. Зенкер работает следующим образом. При работе по мере износа, одновременно работающих режущих пластин 2, усиливается тепловыделение из зоны резания и увеличивается температура зенкера. Это приводит к удлинению вставки 4, выполненной из материала с высоким коэффициентом линейного расширения. В результате чего, контактирующий с ней конический клин 5, преодолевая сопротивление сжатой пружины 7, получает возможность осевого перемещения и раздвигает клинья 6, с закрепленными на них державками 3 и режущими пластинами 2 на расстояние r, равным величине износа режущих пластин. Величина раздвижения режущих пластин r определяется по формуле:
где
s - величина удлинения вставки, м;
Величина раздвижения режущих пластин r ограничивается зазором , образованным торцами конического клина 5 и запорного элемента 8. Таким образом, предлагаемое изобретение позволяет производить самонастройку одновременно всех действующих режущих пластин и, следовательно, повышает производительность обработки при сохранении шероховатости отверстия. |
|||||||||
Преимущества перед известными аналогами Позволяет производить самонастройку одновременно всех действующих режущих пластин. |
|||||||||
Стадия освоения Опытный образец |
|||||||||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||||||||
Технико-экономический эффект Повышает производительность обработки при сохранении шероховатости отверстия в 2 раза. |
|||||||||
Возможность передачи за рубеж Возможна передача за рубеж |
|||||||||
Дата поступления материала 09.11.2005 |
