Результат выполнения конструкторской разработки.

Изобретение относится к устройствам для измельчения материалов с увлажнением и может быть применено в сельскохозяйственной, пищевой и других отраслях промышленности.

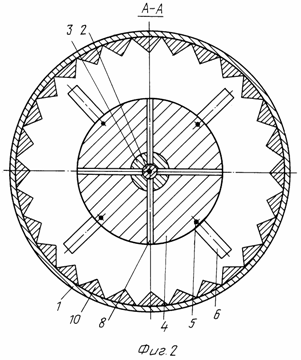

Предлагаемое изобретение поясняется чертежами, где на фиг.1 изображено устройство для измельчения материалов с увлажнением, общий вид; на фиг.2 - то же, сечение А-А.

Устройство для измельчения материалов с увлажнением содержит корпус 1, в котором размещен ротор, выполненный в виде закрепленной на вертикальном валу 2 ступицы 3 с жестко прикрепленными параллельными дисками 4. Между дисками 4 на осях 5, закрепленных на верхнем и нижнем дисках, установлены с возможностью вращения измельчающие элементы 6, в качестве которых могут быть использованы стандартные молотки или пластины различной формы. В верхней части ступицы 3 проложены вертикальные каналы 7, соединенные с радиальными каналами 8. Последние размещены внутри одного из дисков 4, расположенного над нижним диском, таким образом, что не пересекаются осями 5 измельчающих элементов. Трубопровод 9 смонтирован по оси ротора в верхней части корпуса 1 над вертикальным валом 2. Внутренняя поверхность корпуса 1 выполнена в виде деки 10. Устройство может быть снабжено кольцевым буртом 11, расположенным на периферии рабочей поверхности верхнего диска перед осями 5 измельчающих элементов. В корпусе 1 выполнены загрузочное 12 над верхним диском 4 и выгрузное 13 отверстия. Вертикальный вал 2 установлен в подшипниковом узле 14.

Устройство для измельчения материалов с увлажнением работает следующим образом. Твердый материал, проходя дозатор (не показан), поступает через загрузочное отверстие 12 на рабочую поверхность верхнего диска 4 вращающегося ротора. Под действием центробежных сил он перемещается к периферии верхнего диска 4 и падает на измельчающие элементы 6. При наличии кольцевого бурта 11 материал подбрасывается вверх и тонким слоем опускается на измельчающие элементы 6. В частном случае ротор может иметь три диска 4, причем радиальные каналы 8 соединены с вертикальными каналами 7, проложенными в верхней части ступицы 3, и размещены в среднем диске 4. При этом по трубопроводу 9 под давлением от насоса (не показан) через расходомер (не показан) жидкость подается на вертикальный вал 2 ротора, откуда попадает в вертикальные каналы 7, проложенные в верхней части ступицы 3, и в соединенные с ними радиальные каналы 8, на выходе из которых она распыляется за счет вращения ротора. Встречаясь с измельченным твердым материалом, тонко распыленная жидкость равномерно оседает на нем, частично проникая внутрь, более тщательно перемещается измельчающими элементами 6. Следовательно, центробежные силы вращающегося ротора способствуют проникновению равномерно и тонко распыленной жидкости независимо от ее вязкости в измельчаемый материал.

Измельчаемый материал, ударяясь о внутреннюю поверхность корпуса 1, выполненную в виде деки 10, подвергается дополнительному дроблению.

Измельченный, перемешанный и увлажненный материал выгружается через выгрузочное отверстие 13.

Таким образом, предлагаемое устройство обеспечивает повышение эффективности перемешивания жидких и твердых материалов при сохранении высокого качества измельчения твердых материалов, а кроме того, может снижать интенсивность износа осей измельчающих элементов.
