Результат выполнения конструкторской разработки.

Изобретение относится к электротехнике и может быть использовано для экспериментального исследования пережигающего действия электрической дуги при коротком замыкании.

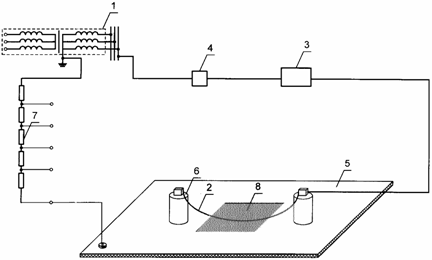

На чертеже приведена принципиальная схема устройства для исследования пережигающего действия электрической дуги при коротком замыкании.

Устройство для исследования пережигающего действия электрической дуги при коротком замыкании содержит в электрической цепи силовой трансформатор 1, проводник 2, один из концов которого подключен через блок измерения 3, состоящий из измерителя тока короткого замыкания и измерителя длительности протекания тока короткого замыкания, и через замыкатель 4 к силовому трансформатору 1, проводящую контактную поверхность, выполненную в виде стальной пластины 5, зону образования искусственного короткого замыкания, соприкасающуюся со средней частью проводника 2. Средняя часть проводника 2 имеет длину 5-7 мм. Оба конца проводника 2 закреплены на фарфоровых изоляторах 6, установленных на стальной пластине 5. Стальная пластина 5 связана через ограничивающее сопротивление 7, в качестве которого использован манганиновый проводник с отпайками, служащий для регулирования величины тока короткого замыкания, с силовым трансформатором 1. Зона образования искусственного короткого замыкания выполнена в виде равномерного слоя порошкового графита 8, нанесенного на проводящую контактную поверхность.

Устройство для исследования пережигающего действия электрической дуги при коротком замыкании работает следующим образом. Искусственное короткое замыкание создается включением замыкателя 4. Приложенное между проводником 2 и проводящей контактной поверхностью напряжение 220 В. обеспечивает осуществление контролируемого устойчивого короткого замыкания через электрическую дугу в месте касания проводника 2 и равномерного слоя порошкового графита 8, нанесенного на проводящую контактную поверхность. В результате происходит пережигание проводника 2, что фиксируется блоком измерения 3, определяющим мгновенные значения тока короткого замыкания и длительность протекания тока короткого замыкания. Предельное время пережигания проводника 2 соответствует устойчивому горению электрической дуги.

Таким образом, использование предлагаемого изобретения приведет к снижению стоимости исследования пережигающего действия электрической дуги, так как общее число испытаний, при осуществлении которых возникает устойчивая электрическая дуга, повышается до 6-7 экспериментов из 10.
