Номер

02-063-05

Наименование проекта

Каталитический нейтрализатор отработавших газов двигателя внутреннего сгорания с регенерацией очистки

Назначение

Для двигателей внутреннего сгорания.

Рекомендуемая область применения

Двигателестроение.

Описание

Результат выполнения конструкторской разработки.

Изобретение относится к машиностроению, а именно к двигателестроению и может быть использовано для очистки отработавших газов двигателей внутреннего сгорания, в частности дизелей.

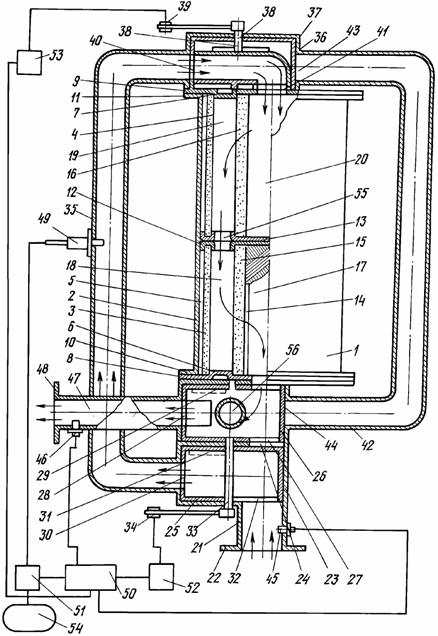

Предлагаемое изобретение поясняется чертежом, на котором изображен продольный осевой разрез каталитического нейтрализатора отработавших газов двигателя внутреннего сгорания с регенерацией очистки, совмещенный со схемой управления регенерацией. На чертеже представлено положение окон газораспределительных узлов в момент регенерации, а стрелками обозначено направление движения отработавших газов при работе нейтрализатора в режиме регенерации.

Каталитический нейтрализатор отработавших газов двигателя внутреннего сгорания с регенерацией очистки содержит корпус 1 с внешними стальными 2 и внутренними металлокерамическими 3 и 4 стенками, установленными с зазором 5, являющимся теплоизоляцией, в выступах 6 и 7 на торцевых крышках 8 и 9, закрепленных болтами на фланцах 10 и 11 корпуса 1, выступах 12 перегородки 13 с окном. В корпусе 1 внутренними поверхностями металлокерамических стенок 3 и 4 и торцевых крышек 8 и 9 образован реактор и расположен сажевый фильтр 14 с крестообразной навивкой из углеродистой нити и стальной проволоки, соосный с последовательно установленными пористыми металлокерамическими окислительным 15 и восстановительным 16 каталитическими блоками. Стенками пористых металлокерамических окислительного 15 и восстановительного 16 каталитических блоков и перегородкой 13 реактор разделен на отдельные полости: входную 17, первую промежуточную 18, вторую промежуточную 19, выходную 20.

Со стороны входного патрубка 21 с фланцем 22 на торцевой крышке 8 закреплен газораспыляемый узел 23 барабанного типа, разделенный перегородкой 24, со встроенными поворотными секциями 25 и 26 в виде полых тел вращения. В стенках поворотной секции 26 выполнены окна 27, 28, 29, причем окна 27 и 29 - в торцевых стенках поворотной секции 26, а окно 28 - в боковой стенке этой секции. В стенках поворотной секции 25 выполнены окна 30, 31, 32, причем окна 31 и 32 - в торцевых стенках поворотной секции 25, а окно 30 - в боковой стенке этой секции. Поворотные секции 25 и 26 установлены на оси 33 с поворотным рычагом 34. Поворотная секция 25 со стороны входного патрубка 21 соединена коллектором 35 обратного перепуска отработавших газов с газораспределительным узлом 36, закрепленным на торцевой крышке 9 со стороны пористого металлокерамического восстановительного 16 каталитического блока. В газораспределительный узел 36 встроена поворотная секция 37, установленная на оси 38 с поворотным рычагом 39. В стенках поворотной секции 37 выполнены окна 40 и 41, причем окно 40 - в боковой стенке поворотной секции 37, а окно 41 - в торцевой стенке поворотной секции. Газораспределительный узел 36 соединен коллектором 42 прямого перепуска отработавших газов с газораспределительным узлом 23 через окна 43 и 44. Коллектор 42 прямого перепуска отработавших газов и коллектор 35 обратного перепуска отработавших газов предназначены для очистки и регенерации сажевого фильтра 14, пористых металлокерамических окислительного 15 и восстановительного 16 каталитических блоков обратным потоком отработавших газов.

Каталитический нейтрализатор оснащен датчиком давления 45, установленным во входном патрубке 21, датчиком давления 46, установленным в выходном патрубке 47 с фланцем 48, форсункой 49 подачи регенерирующего раствора в коллектор 35 обратного перепуска отработавших газов. Система автоматизации кроме датчиков давления 45 и 46 содержит анализирующий блок 50, исполнительные механизмы 51, 52, 53, выполненные, например, в виде шаговых электродвигателей или гидроцилиндров или пневмоцилиндров, а также емкость 54 с регенерирующим раствором, например Сucl 2+nacl, в 90% этиленгликоля и 10% воды.

Датчики давления 45 и 46 подключены к анализирующему блоку 50, соединенному с исполнительными механизмами 51, 52 и 53. Поворотный рычаг 34 связан с исполнительным механизмом 52, а поворотный рычаг 39 связан с исполнительным механизмом 53. Форсунка 49 подключена через исполнительный механизм 51 к емкости 54 с регенерирующим раствором.

Поворотный рычаг 34 газораспределительного узла 23 связан с поворотными секциями 25 и 26 с возможностью взаимодействия с форсункой 49, так как поворотный рычаг 34 подсоединен к форсунке 49 через исполнительный механизм 52, анализирующий блок 50 и исполнительный механизм 51. Поворотный рычаг 39 газораспределительного узла 36 связан с поворотной секцией 37 также с возможностью взаимодействия с форсункой 49 потому, что поворотный рычаг 39 подсоединен к форсунке 49 через исполнительный механизм 53, анализирующий блок 50 и исполнительный механизм 51.

Для обеспечения работоспособности газораспределения в перегородке 13 выполнено окно 55, а в газораспределительном узле 23 - сквозное трубчатое окно 56.

Каталитический нейтрализатор отработавших газов двигателя внутреннего сгорания с регенерацией очистки работает следующим образом. Отработавшие газы поступают по входному патрубку 21 и через окно 32 попадают в полость поворотной секции 25. При повернутом на 90° рычаге 34 окно 30 перекрыто, и входы газов в коллектор 35 обратного перепуска отработавших газов отсутствует. Одновременно с секцией 25 поворачивается и секция 26, открывая окно 44, устанавливая сквозное трубчатое окно 56 совмещенным с выходным патрубком 47 и обеспечивая проход отработавших газов из коллектора 42 прямого перепуска отработавших газов на выпуск. При этом окно 29 совпадает со входом в полость 17 реактора нейтрализатора. Одновременно рычагом 39 ось 38 приводит в движение поворотную секцию 37. При этом окно 40 поворотной секции 37 совпадает с окном 43 газораспределительного узла 36, окно 41 поворотной секции 37 остается открытым, но поток отработавших газов направлен в коллектор 42 прямого перепуска отработавших газов.

Отработавшие газы из входной полости 17 проходят через сажевый фильтр 14, очищаются от твердых частиц, проходят пористый металлокерамический окислительный блок 15, где в присутствии катализатора дожигаются продукты неполного сгорания: оксиды углерода, углеводороды, твердые частицы, проникшие через сажевый фильтр 14. Газы поступают в первую промежуточную полость 18, проходят через окна 55 в перегородке 13 во вторую промежуточную полость 19. Затем газы проходят через пористый металлокерамический восстановительный каталитический блок 16 для восстановления оксидов азота в присутствии катализаторов, следуют в выходную полость 20 и через окна 41 и 43 поступают в коллектор 42 прямого перепуска отработавших газов. Из коллектора 42 через окно 28 и сквозное трубчатое окно 56 отработавшие газы поступают в выходной патрубок 47.

При превышение противодавления, фиксируемого по разнице давлений датчиками 45 и 46, от анализирующего блока 50 поступает команда на исполнительные механизмы 51, 52, 53, одновременно поворачиваются рычаги 34 и 39 на 90° и выключается подача регенерирующего раствора для впрыска его форсункой 49 в коллектор 35 обратного перепуска отработавших газов (см. чертеж). При этом отработавшие газы по входному патрубку 21 направляются в полость поворотной секции 25 и через окно 30 по коллектору 35 обратного перепуска отработавших газов к газораспределительному узлу 36. Отработавшие газы проходят через окно 41 в выходную полость 20, через пористый металлокерамический восстановительный каталитический блок 16 - во вторую промежуточную полость 19, через окна 55 - в первую промежуточную полость 18, через пористый металлокерамический окислительный каталитический блок 15 и сажевый фильтр 14 - во входную полость 17 реактора. Из полости 17 отработавшие газы поступают в полость поворотной секции 26 и через окно 28 - в выходной патрубок 47. При этом осуществляется не только обратная продувка с добавлением паровой фазы регенерирующего раствора, но и продолжается очистка газов в каталитических блоках.

В сравнении с известными техническими решениями такое выполнение каталитического нейтрализатора обеспечивает улучшение эксплутационных качеств последнего, приводит к экономии топлива за счет поддержания приемлемых величин противодавлении на выпуске, повышает качество очистки отработавших газов.

Сопоставление с прототипом показывает, что заявленный нейтрализатор удобен в эксплуатации, повышает показатель качества безостановочной работы и обеспечивает высокую степень очистки газов, обеспечивает автоматизацию процесса регенерации сажевого фильтра и каталитических блоков.

Преимущества перед известными аналогами

Позволяет повысить удобство эксплуатации каталитического нейтрализатора и обеспечить возможность автоматизации его очистки.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Экономия топлива на 15-20%, обеспечивает высокую степень очистки газов.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

07.10.2005
