Результат выполнения научно-исследовательской работы.

Издавна широко используется влияние низких положительных температур при лечении различных заболеваний (холодные примочки, пузырь со льдом и др.).

Для повышения точности и надежности локального температурного воздействия предлагается устройство, содержащее контактную головку из материала с высокой теплопроводностью, форма которого повторяет форму глазного яблока пациента, воздействующего и дополнительного термоэлектрических модулей с расположенным между ними тепловым демпфером, представляющим собой полый металлический цилиндр, наполненный веществом, температура фазового перехода которого равна температуре термостабилизации горячего спая воздействующего термоэлектрического модуля, подключенных блоку контроля и регулировки, вход которого соединен с резистивными датчиками.

Устройство состоит из контактной головки 1, выполненной из инертных высокотеплопроводных материалов, допускающих общепринятые способы ее стерилизации, воздействующего термоэлектрического модуля 2, опорного теплового демпфера 3 в виде полого металлического цилиндра, наполненного веществом, температура фазового перехода которого равняется температуре термостабилизации горячего спая воздействующего термоэлектрического модуля 2, дополнительного термоэлектрического модуля 4, назначение которого состоит в отводе избытка тепла от теплового демпфера 3. Для отвода тепла от вторых спаев дополнительного термоэлектрического модуля 4 используется воздушный радиатор 5, который крепится к ручке 6. С конца ручки при помаши электрического разъема 7 выводятся проводные соединения с датчиков 8 на вход блока контроля и регулировке 9, а с его выхода - на термоэлектрические модули 2 и 4 по бокам окружены термоизолирующей прокладкой 11.

Принцип работы предлагаемого устройства следующей. После предварительной анестезии передней поверхности глазного яблока закапыванием 0,5-1,0% раствора дикаина в конъюнктивальную полость, контактная головка 1 вводится в плотный контакт с глазным яблоком пациента. Лечащий врач задает на блоке контроля и регулировки 9 температуру, которой осуществляется воздействие на глаз. Подачей тока питания с блока контроля и регулировки 9 на воздействующий термоэлектрический модуль 2 осуществляется регулировка температуры контактной головки 1. Тепловой демпфер 3 и дополнительный термоэлектрический модуль 4 служат для точной регулировки температуры вторых спаев воздействующего термоэлектрического модуля 2, что необходима для достижения точности поддержания температуры контактной головки.

Введение в устройство демпфера 3 позволяет в значительной степени повысить точность термостабилизации горячих спаев воздействующего термоэлектрического модуля 2 и, соответственно, точность локального теплового воздействия на глаз. Поддержание вещества в состоянии фазового перехода контролируется с помощью резистивных датчиков 8.

Отвод тепла со вторых спаев дополнительного термоэлектрического модуля 4 осуществляется при помощи воздушного радиатора 5. Датчики температуры 8 служат для контроля над процессом теплового воздействия на глаз и поддержания температуры в заданных пределах. В случае аварийного выхода температуры за границы заданного диапазона блок контроля и регулировки 9 выключает ток питания и подает звуковой сигнал.

Для удобства хранения и эксплуатации, соединение устройства с блоком контроля и регулировки 9 выполнена разъемным.

Применение ЭВМ совместно с блоком контроля и регулировки 9 позволит проводит процесс воздействия по заданной программе, чередовать воздействие теплом и холодом, использовать данное устройство для диагностики различных офтальмологических заболеваний и т.п.

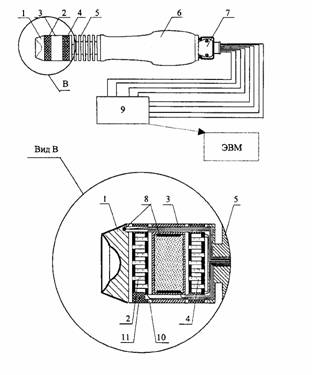

Схема 1.Термоэлектрическое полупроводниковое устройство для теплового воздействия на передний отрезок глазного яблока человека.
