Результат выполнения конструкторской разработки.

Изобретение относится к технологии машиностроения, а именно к области обработки сопрягаемых деталей протягиванием, в частности к дорнам, и может использоваться для обработки свертных втулок с вогнутыми краями и для получения прессовых соединений типа "свертная втулка - корпус".

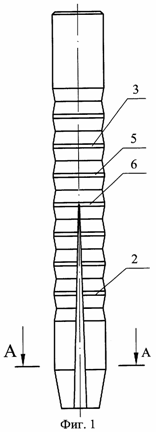

Предлагаемое изобретение поясняется чертежом, где на фиг.1 изображен дорн, общий вид; на фиг.2 - сечение А-А фиг.1.

Дорн содержит (фиг.1; фиг.2) направляющую 1, рабочую 2 из деформирующих зубьев и калибрующую 3 части. Сужающийся паз 4 расположен на направляющей 1 и рабочей 2 частях. Паз 4 расширенным концом совпадает с началом направляющей 1 части и оканчивается паз 4 у последнего 5 деформирующего зуба рабочей 2 части. Паз 4 имеет в поперечном сечении радиусную форму (фиг.2).

Предлагаемый дорн работает следующим образом.

Заготовка охватываемой детали, в частности свертной втулки, помещается в охватывающую деталь, например корпус подшипника скольжения. В отверстие свертной втулки устанавливается дорн таким образом, чтобы вогнутые края втулки вошли в сужающийся паз. При дорновании происходят деформационные изменения в свертной втулке. При этом одновременно с соединением стыка в пазу 4, образованного вогнутыми краями втулки, заполнением его частью смещаемого дорном металла осуществляется деформация стенок втулки с образованием цилиндрического отверстия в ее сечении. Причем дорн работает с большим натягом на последний 5 деформирующий зуб рабочей 2 части, создавая напряженно-деформированное состояние между сопрягаемыми деталями, которое необходимое для получения прессового соединения высокого качества.

Таким образом, использование предлагаемого изобретения обеспечивает высокое качество прессового соединения и расширение области использования.
