Номер

02-046-05

Наименование проекта

Фронтальная навеска трактора

Назначение

Относится к навесным системам сельскохозяйственных машин.

Рекомендуемая область применения

Сельскохозяйственное машиностроение.

Описание

Результат выполнения конструкторской разработки.

Изобретение относится к сельскохозяйственному машиностроению, в частности к навесным системам.

Известно амортизационное устройство к двухточечной навесной системе [1], содержащее две жестких рамы треугольной конфигурации, расположенные в горизонтальной плоскости и взаимодействующие с двумя спиральными пружинами, помещенными между ними.

Известна так же фронтальная навеска трактора [2], содержащая две нижние и одну верхнюю тяги. Нижние тяги соединены между собой таким образом, что они образуют П-образный элемент, свободными концами шарнирно закрепленный на остове трактора. К передней балке П-образного элемента шарнирно прикреплены тяги, расположенные под углом к продольной оси трактора таким образом, что они образуют трапецию, большим основанием связываемую с рамой сельскохозяйственной машины. Верхняя тяга выполнена в виде силового гидроцилиндра, шарнирно связанного с остовом трактора и передней балкой П-образного элемента

Такие конструкции навески и амортизационного устройства способствуют устойчивому движению сельскохозяйственной машины, но не обеспечивают оптимальных параметров устойчивого движения сельскохозяйственных машин во всем диапазоне эксплуатационных нагрузок.

Технический результат данной работы - повышение устойчивости движения сельскохозяйственных машин.

Для достижения указанного технического результата на фронтальной навеске трактора, содержащей две нижние и одну верхнюю тяги, шарнирно связанные с остовом, причем нижние тяги соединены между собой таким образом, что они образуют П-образную раму, свободными концами шарнирно закрепленную на остове трактора, к передней балке которого прикреплены тяги, расположенные под углом к оси трактора, образуя при этом трапецию, большим основанием связанную с рамой сельскохозяйственной машины, в отличии от прототипа, между тягами и П-образной рамой установлены упругие и демпфирующие элементы, которые одними концами крепятся к П-образной раме, а другим - к тяге, расположенной под углом к оси трактора, с возможностью изменения жесткости или демпфирующих свойств навески в горизонтальной плоскости при изменении положения упругих или демпфирующих элементов.

При изменении положения упругих или демпфирующих элементов изменяется соответственно жесткость или демпфирующие свойства навески в горизонтальной плоскости, влияющие на параметры устойчивого движения сельскохозяйственной машины. Таким образом, изменяя положение упругих или демпфирующих элементов (размеры А и Б прилагаемого чертежа), можно обеспечить оптимальные параметры устойчивого движения сельскохозяйственной машины, соответствующие условиям работы машинно-тракторного агрегата (сопротивление рабочих органов и колес, скорость его движения).

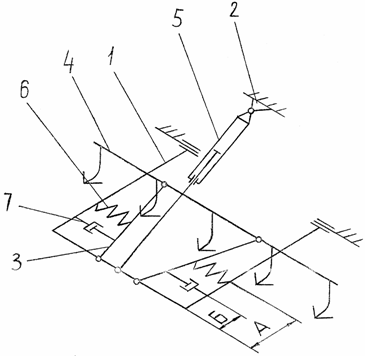

На чертеже изображена предлагаемая фронтальная навеска трактора.

Фронтальная навеска трактора состоит из двух нижних и одной верхней тяг. Нижние тяги соединены между собой таким образом, что они образуют П-образную раму 1, свободными концами закрепленную на остове 2 трактора. К передней балке П-образной рамы шарнирно прикреплены тяги 3, расположенные под углом к продольной оси трактора таким образом, что они образуют трапецию, большим основанием связанную с рамой сельскохозяйственной машины 4.

Верхняя тяга 5 выполнена в виде силового цилиндра и шарнирно связана с П-образной рамой 1. Между тягами 3 и П-образной рамой 1 установлены упругие 6 и демпфирующие 7 элементы, которые одними концами крепятся к П-образной раме, а другими - к тягам 3.

Фронтальная навеска трактора работает следующим образом. Для заданных условий работы машинно-тракторного агрегата предварительно выбирается положение упругих 6 и демпфирующих 7 элементов (размеры А и Б прилагаемого чертежа), обеспечивающее оптимальные параметры устойчивого движения сельскохозяйственной машины, при которых время возвращения сельскохозяйственной машины от возмущенного движения к невозмущенному окажется наименьшим. При смещении сельскохозяйственной машины относительно П-образной рамы 1, вызываемом возмущениями, упругие элементы 6 деформируются и возвращают сельскохозяйственную машину в исходное положение. В процессе движения наряду с упругими 6 работают и демпфирующие 7 элементы.

Экономический эффект обеспечивается за счет повышения качества обработки почвы.




Преимущества перед известными аналогами

Повышение устойчивости движения сельскохозяйственных машин.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение управляемости машинно-тракторных агрегатов на 12-15 %.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.08.2005
