Результат выполнения конструкторской разработки.

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для междурядной обработки почвы.

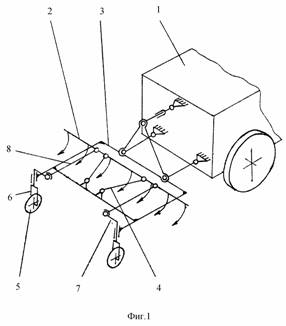

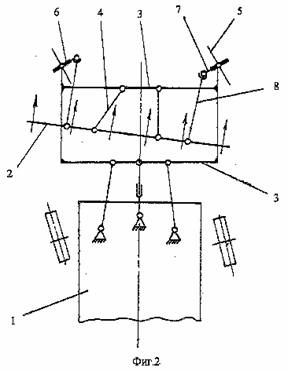

На фиг. 1 схематично изображен предлагаемый агрегат; на фиг. 2 - перекошенное положение культиватора относительно направления движения агрегата.

Сельскохозяйственный агрегат состоит из колесного трактора 1 с навесной системой, культиватора 2 и приспособления 3 для фронтального навешивания культиватора 2.

Приспособление 3 выполнено в виде замкнутого четырехугольника, задней балкой шарнирно закрепленного на передней навеске трактора. К передней балке приспособления 3, при помощи тяг 4, шарнирно присоединен культиватор 2. Культиватор 2 расположен между передней и задней балками приспособления 3, а боковые балки приспособления 3 проходят под рамой культиватора 2, что способствует фиксации культиватора 2 при переводе его в транспортное положение. Тяги 4 расположены под углом к продольной оси агрегата, образуя, при этом, трапецию, большим основанием соединенную с культиватором 2, а меньшим основанием - с приспособлением 3.

Поворотные диски 5 шарнирно закреплены в вилках 6, которые, в свою очередь, шарнирно закреплены на приспособлении 3 и в верхней части жестко связаны с поворотными рычагами 7, шарнирно соединенными с рамой культиватора 2 при помощи тяг 8.

Агрегат выполнен таким образом, что колея поворотных дисков 5 совпадает с колеей ведущих колес трактора 1.

Сельскохозяйственный агрегат работает следующим образом. При переводе культиватора 2 в рабочее положение поворотные диски 5 заглубляются в почву на технологическую глубину. При движении трактора 1 прямолинейно, поворотные диски 5, заглубленные в почву, также движутся прямолинейно. Культиватор 2 при этом движется устойчиво, т.к. точка прицепа расположена перед ним. При отклонении культиватора 2 от продольной оси направления движения агрегата на некоторый угол тяги его рама приводит в движение шарнирно связанные с ней тяги 8. Тяги 8, перемещаясь в противоположных направлениях, поворачивают рычаги 7, которые, в свою очередь, поворачивают вилки 6 с поворотными дисками 5 относительно их вертикальных осей в сторону, противоположную отклонению культиватора 2, тем самым, способствуя устойчивому движению трактора 1.

При повороте трактора 1, культиватор 2, под воздействием внешних нагрузок, поворачивается в направлении, противоположном повороту направляющих колес трактора 1. Рама культиватора 2, шарнирно связанная с тягами 8, приводит их в движение. Тяги 8, перемещаясь в противоположных направлениях, воздействуют на шарнирно связанные с ними поворотные рычаги 7 и поворачивают их в направлении поворота направляющих колес трактора 1. Поворачиваясь, рычаги 7, в свою очередь, поворачивают в ту же сторону вилки 6 с дисками 5, тем самым, помогая осуществлению поворота сельскохозяйственного агрегата.

Таким образом, обеспечивается устойчивость работы данного агрегата в междурядьях и повышается его управляемость.

Экономический эффект обеспечивается за счет улучшения устойчивости и управляемости сельскохозяйственного агрегата, повышения качества обработки почвы.
