Результат выполнения конструкторской разработки.

Изобретение относится к сельскому хозяйству, а именно к конструкциям теплиц с системой обогрева.

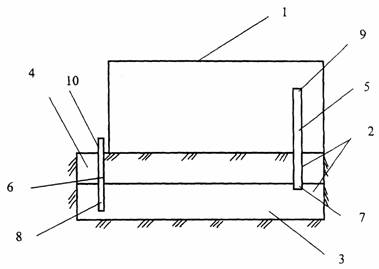

Теплица (фиг.1) состоит из светопрозрачного покрытия 1, под которым установлена подпочвенная система обогрева 2, выполненная в виде замкнутой полости 3, установленной под слоем почвы 4. Замкнутая полость 3 соединена с атмосферой полыми стержнями 5 и 6. Причем стержни 5 соединяют замкнутую полость 3 с атмосферой под светопрозрачным покрытием 1, а стержни 6 за его пределами.

Нижние концы 7 и 8 стержней 5 и 6 установлены в замкнутой полости 3, причем нижний конец 7 стержней 5, соединяющий замкнутую полость 3 с атмосферой под светопрозрачным покрытием, короче нижнего конца 8 стержня 6, соединяющего замкнутую полость 3 с атмосферой за ее пределами.

Полый стержень 5, находящийся под светопрозрачным покрытием, имеет верхний конец 9, расположенный выше, чем верхний конец 10 полого стержня 6, расположенного за светопрозрачным покрытием.

Размещение нижних и верхних концов полых стержней 5 и 6 с указанным их расположением относительно друг друга по высоте позволяет интенсифицировать процесс воздухообмена.

Теплица функционирует следующим образом. В дневное врем суток температура за пределами светопрозрачного покрытия 1 ниже температура под покрытием, но выше температуры замкнутой полости 3. Поэтому процесс воздухообмена будет низкой интенсивности, с подачей воздушного потока под покрытие. В ночное врем суток температура воздуха за пределами светопрозрачного покрытия 1 становится ниже, чем под светопрозрачным покрытием 1 и ниже температуры воздуха замкнутой полости. Вследствие этого процесс движения воздуха по трубам активизируется и под светопрозрачное покрытие начинает поступать более теплый воздух замкнутой полости, вытесняемый поступающим холодным атмосферным воздухом. Это предотвращает понижение температуры воздуха под светопрозрачным покрытием ниже 0 ^o С.
