Результат выполнения конструкторской разработки.

Расточная оправка содержит резцедержатель с гнездом для режущих элементов на одном конце и шпонкой, жестко закрепленной на другом конце, а также резьбовую поверхность, лимб и упругий элемент в виде пружины, взаимодействующие с резцедержателем. Резцедержатель установлен в корпусе под углом, а корпус выполнен подвижным и установлен в оправке. Оправка содержит дополнительный лимб и натяжитель. Дополнительный лимб взаимодействует с корпусом, а натяжитель - с пружиной и оправкой.

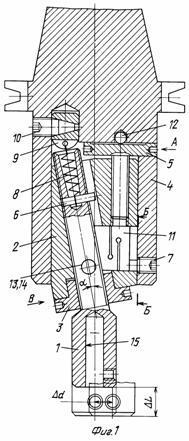

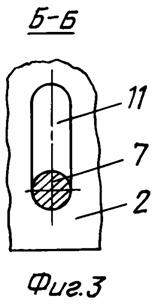

Сущность изобретения поясняется графически, где на фиг.1 показан общий вид устройства, разрез; на фиг.2 - вид А фиг.1; на фиг.3 - разрез Б-Б фиг.1; на фиг.4 - вид В фиг.1; на фиг.5 - резцедержатель под сменные пластины.

Расточная оправка содержит резцедержатель 1, установленный в корпусе 2 под малым углом (желательно не более 30 ^o) с возможностью осевого перемещения с помощью лимба 3, сопряженного по резьбе с резцедержателем 1. Корпус 2 также имеет возможность осевого перемещения в оправке 4 с помощью лимба 5, сопряженного по резьбе с корпусом 2. От поворота резцедержатель 1 относительно корпуса 2 ограничивает шпонка 6, жестко установленная на нем, а корпус 2 относительно оправки 4 - винт 7. Поджим к опорным поверхностям лимбов 3 и 5 и выбор осевых зазоров в резьбах осуществляет пружина 8, связанная с резцедержателем 1 и оправкой 4 с помощью шпонки 6, натяжителя 9 и винта 10, завинченного в оправку 4. Предварительный выбор радиальных зазоров между резцедержателем 1 и корпусом 2 осуществляется пружиной 8, т.к. сила натяжения действует под углом , а также стопором 11, который в определенных пределах деформации работает как упругий, а затем жесткий. В пределах упругой деформации стопор 11 также может предварительно выбирать радиальные зазоры между резцедержателем 1, корпусом 2 и оправкой 3. Окончательный выбор радиальных зазоров осуществляется винтом 7 и стопором 11, работающим как жесткий элемент при полном сжатии. Натяг в пружине 8 создается предварительно и дополнительно еще при фиксации натяжителя 9 в оправке 4 за счет конуса винта 10. Для снижения трения между лимбом 5 и оправкой 4 между ними может быть установлена шаровая опора 12. Лимбы 3 и 5 при необходимости могут иметь нониусные шкалы, выполненные на корпусе 2 и оправке 4 соответственно. При необходимости для создания дополнительного усилия зажима резцедержателя 1 в корпусе 2 и оправке 3 может быть установлен винт 13 с проставкой 14 из мягкого металла (на фиг.1 показан след торца на резцедержателе 1) перпендикулярно винту 7. В гнездо 15 резцедержателя 1 могут быть установлены различные резцы и втулки, а также сменные пластины 16 (фиг.5).

Работает расточная оправка следующим образом. Вначале производится ее настройка на необходимый диаметр и глубину, если такая требуется с учетом коррекции осевого перемещения резцедержателя 1 при настройке диаметра. Для этого ослабляются винты 7 и 13 и лимбом 3 настраивается диаметр в диапазоне d, а лимбом 5 - глубина или корректировка вылета в диапазоне l, равном выдвижению резцедержателя 1 при настройке диаметра d+ d, для компенсации этого выдвижения. Затем винты 7 и 13 зажимаются и оправка готова к работе.

Эффективность расточной оправки заключается в ее универсальности, возможности вести обработку малых диаметров и пониженной чувствительности при настройке в связи с ее малой угловой установкой относительно оси оправки.
