Результат выполнения конструкторской разработки.

Устройство дополнительно содержит планку со стопором, а в стяжках с зацепами выполнены ограничители. Проволочная навивка с ушками под зацепы может иметь не более одного витка, причем стопор взаимодействует с ушками, а планка - с зацепами и ограничителями.

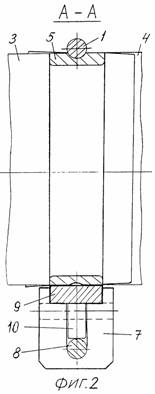

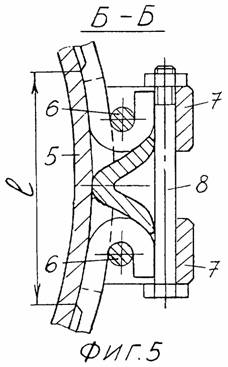

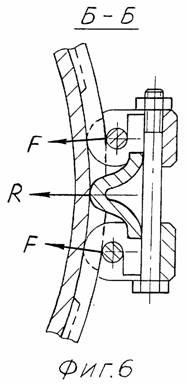

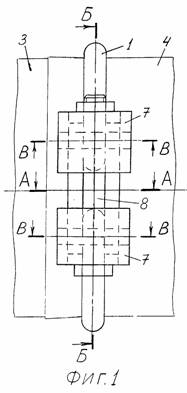

Сущность изобретения поясняется графически, где на фиг.1 изображен проволочный хомут в сборе, общий вид, на фиг.2 - разрез по А-А фиг.1, на фиг.3 - хомут без соединительных элементов, на фиг.4 - ушко хомута с вырезом под стопор, на фиг.5 - разрез по Б.Б. фиг.1 с клиновым стопором, на фиг.6 - то же, с фиксирующим стопором, на фиг.7 - вид в аксонометрии планки с клиновым стопором на фиг.8 - то же, с фиксирующим стопором, на фиг.9 - планка, на фиг.10 и фиг.11 - разрез по В-В фиг.1.

Проволочный хомут состоит из проволочной навивки 1, по концам которой выполнены ушки (фиг.3), например, из той же проволоки путем загиба. Хомут 1 охватывает соединяемые гибкие трубы 3 и 4 и установленное внутри них кольцо 5 по специальному желобу, соответствующему профилю хомута 1. Ушки 2 соединяются с зацепами 6, выполненными в виде шпилек и смонтированными в стяжках 7. Стяжки 7 соединяются винтом или болтом 8. Между стяжками 7 установлены планка 9 с вырезами под хомут 1 и упругий стопор 10, которые предотвращают разгерметизацию между ушками 2 хомута 1 и создают достаточно равномерную затяжку хомута 1 по всему периметру соединяемых труб 3 и 4. Стопор 10 выполнен в виде усов. Усы могут быть выполнены заостренными (фиг.7) и тупыми (фиг.8). Заостренные применяются для клинового стопорения ушек 2 от разгиба, а тупые - для фиксирующего стопорения, при этом в ушках 2 делают под них вырезы 11 (фиг.4). Стопоры 10 могут также взаимодействовать одновременно с ушками 2 и винтом или болтом 8, предохраняя его от развертывания. При взаимодействии стопора 10 с ушками 2 возникает радиальная сила r, которая действует на планку 9, и, следовательно, кольцо 5 через трубы 3 и 4, дополнительно соединяя их.

Зацепы 6 также, при затягивании стяжек 7 винтом или болтом 8, взаимодействуют с планкой 9, создавая дополнительную прижимающую силу f. Причем это взаимодействие снижает трение, а следовательно, усилие затягивания и повреждение поверхностей труб. Ограничители 12, выполненные в стяжках 7, предотвращают увод пленки и стопора при затяжке. В желобе кольца 5 под планку 9 делается вырез длиной "l", равной или немного большей длине планки 9.

Функционирует устройство следующим образом.

После сборки хомута согласно фиг.1 производят затягивание винта или болта 8. Происходит сближение стяжек 7, а ушки 2 и винт или болт 8 действуют на упругие усы стопора 10. Стопор 10 начинает деформироваться и давить на планку 9, вызывая силу r. В свою очередь, зацепы 6, взаимодействуя с концами планки 9, также давят на нее, вызывая давление планки 9 на кольцо 5 и сжимая соединяемые трубы с силой f. Причем "вредный" момент сил, возникаемый при затяжке винтом или болтом 8 стяжек 7, передается на планку 9 и стопор 10, тем самым выравнивая усилия, прилагаемые на соединяемые трубы.
